江苏昆山金融街一期建筑照明系统应用
吴建中，王刚，陈后俊
（上海光联照明有限公司）
摘 要：本文通过江苏昆山金融街六座商业建筑楼宇照明效果为例，详细叙述了昆山金融街建筑群外立面结合LED灯具在景观照明工程领域中实现动静结合的过程，深入分析建筑幕墙与LED灯具的安装手法，有效的控制建筑整体亮度对周围环境的影响，采用了现代绿色照明节能技术和产品，描述了建筑效果、建筑夜景功能化和光联照明艺术灯光控制系统对节能控光，建筑艺术表现与整个经济性的影响。
关键词： 艺术灯光控制系统；智能灯光演绎；绿色节能；灯具安装节点
1项目概况
江苏昆山金融街一期位于昆山东部新城区的核心位置（图1），与夏驾河平行，是昆山金融街的重要门户。基地共七个地块，其中六个地块各建有一栋高层银行办公建筑，是江苏昆山打造的金融新地标和国际化都市新形象。金融街的景观设计强调“绿色建筑，以人为本”的设计理念。单体建筑依据环境条件，开放空间和景观视线的合理组织来设计，确保每栋建筑都可以获得较佳的景观视野。整体建筑以东西向为主，现代、简洁的建筑风格与周边环境实现了协调统一。建筑主立面面向夏东街和夏驾河，细致的玻璃幕墙节点凸显了金融气质。建筑分布符合轴网模数，易于控制，便于建造。
图1 项目地理位置
金融街总占地面积36万平方米，建筑面积达160万平方米，其中一期建筑面积为42万平方米。一期项目经历了较长时间的土方、桩基，以及地下设施等工程。进入地面施工后，项目进展快速推进。金融街六栋高楼鼎足而立，建筑造型注重体量感，充分显示了现代金融建筑简洁、大气、完整的形态。设计联结了东西方的文化观，以历史，文化，财富作为设计母题，充分体现了城市文化与经济发展的相辅相成。A栋21层、B栋27层、C栋27层、D栋16层、E栋21层、F栋21层，照明楼宇分布图如图2、图3所示，开发区相关负责人表示，金融街建成后将结合开发区行政中心、国际会展中心、企业科技园、世茂广场、永恒盛东大街等商业设施，以及世茂东壹号、世茂新界、阳光水世界、东晶国际花园、昆山港龙财智国际、原鼎国际等住宅社区，在东部新城形成一个以金融街为核心、多种商业配套为辅、大型宜居社区作支撑的成熟商务金融圈。
图2 江苏昆山金融街建筑白天图

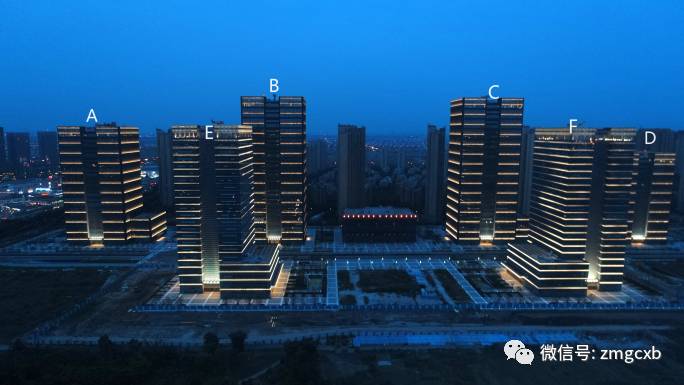

图3 江苏昆山金融街建筑白夜间图
2建筑幕墙与灯具的融合
江苏昆山金融街建筑本身是很典型的现代建筑，建筑群以玻璃幕墙为主，幕墙立面采用玻璃内置与金属材外突的做法，体现建筑“实”与“虚”对比的光影变化。本次建筑群夜景亮化以其中A栋、B栋、C栋、D栋为静态常亮模式，以E栋和F栋为动态可控模式；通过灯具灯光洗墙，光线经漫反射作用，使光充分散开，这种做法的好处是无论室内外任何角度看不见灯具及发光面。以静态灯光效果,衬托出建筑的结构特点，灯具色温值选用白光3500K，发光角度为7X67度，可实现白色洗墙效果。金属材外突内空挡板正给予LED灯具及电源线安装预留位置，适合幕墙凹槽内嵌入，灯具两端安装可以自适应调节灯具的安装角度以更大限度的满足建筑照明效果（图4）。
图4 静态灯具与幕墙实际安装图
动态灯具自带线槽，灯具色温值选用白光3500K，发光角度为60度，灯具与建筑幕墙内槽内嵌入安装，能保持幕墙融为一体，保证了实现灯具隐藏性好以及安装结构方便。以动态灯光效果，点亮项目夜景地标形象，可通过文字演绎项目价值、楼体商业广告、节日祝贺，同时阶段性展示经典图案以多重演绎方式进行项目夜景灯光升华，我们不仅仅看到的是照明，而更多看到的是这座城市给我们一道夜景（图5、图6）。
图5 动态灯具与幕墙安装效果图
图6 动态灯具与幕墙实际安装图
3照明材料的选配
江苏昆山气候温和湿润，四季分明，光照充足，雨量充沛，全年无霜期239天，年平均气温17.6℃，年平均降水量 1200.4毫米，空气质量优良，因此选配的照明灯具要求达到防水防尘满足户外标准、户外防雷要求、温度耐受性，电气性能稳定性等产品。LED灯具具有可调色、低能耗、寿命长、智能编程控制等优点，故此在选择照明灯具材料中优选选择了LED灯具。
LED洗墙灯（图7）的功能特性和优势：
① 灯罩采用4mm 厚超白钢化玻璃，透光率高，抗冲击力强；
② 灯体采用6063 铝合金型材，表面阳极氧化处理或按环境背景颜色喷塑处理；
③ 采用辐射式散热结构设计，使灯具具备良好的散热能力；
④ 灯具达到IP66 的防护要求，已通过国家灯具质量检验中心检测；
⑤ 灯体安装结构合理，可旋转支架方便调整投射角度；
⑥ 灯具采用CREE光源，寿命大于5万小时，灯具寿命可达5年之久。
⑦ 灯具具有可调角度功能，更全方面满足照射范围。
图7LED洗墙灯
4智能照明控制系统优化了项目管理新技术
根据场景程序的控制需要，我们将灯具分为需要控制的最小单元，这些最小单元共用一路独立的电源，可以通过接触器接通或断开交流220V的电源，这些独立的电源通道，统一接入市电的BA控制系统中，通过程序编辑，可以控制在何时给哪些设备送电或者断电，场景模式是和BA的程序编辑一一对应（图8）。配电采用双向RS485通讯协议，传输距离远，通信可靠，LED控制方式采用TCP/IP协议转DMX512协议系统进行控制，前端采用TCP/IP协议保证数据转换器的识别及数据传递，后端采用DMX512协议，线路简单可靠，数据信号并联通信，个别灯具故障而不影响其他灯具的正常工作。
图8 控制系统
5 白天多角度实景照片

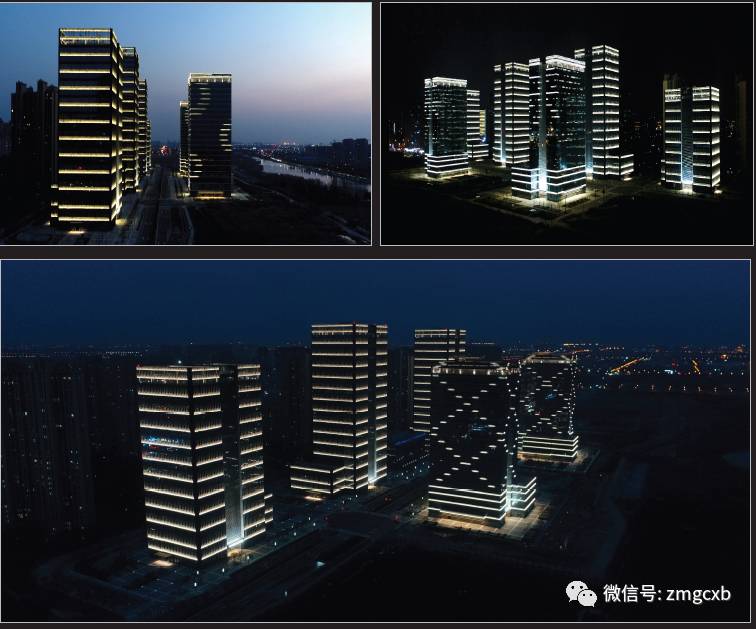

6 夜晚实景照片
▏全文刊载于《照明工程学报》2017年第28卷第4期中插案例版位
