要理解如何进行无线数据传输，我们需要了解：

• 什么是频率？

• 信息/数据信号




  时间表示
  频率表示，为什么它很重要？


• 滤波器如何工作？

• FCC通信频段

• 调制和解调

这些主题可能您在大学专业课上学过（您也可以在维基百科中查询），其中涉及非常庞大的知识。此前我为高级项目组中非电子工程专业的学生准备的PPT中，配套介绍了这些主题――学生们期望能够弄清楚我们谈到的“900MHz”、“2.4GHz”或“跳频”等术语。本文限于篇幅，难以对这些主题的阐述完整、彻底，忽略了专业课所涉及的很多细节，仅提供无线传输方面的概念性说明。

什么是频率？

频率是描述每隔多长时间振荡一次或重复一次的术语，单位为赫兹（Hz）或秒的倒数。如果每秒振荡60次，则其频率为60Hz。在本文中，我们将主要探讨音频波（气压的振荡），及其如何以数百千赫频率从无线电台传播到您的车载收音机上（或任何AM无线电台）。任何波都有一个频率，光波也一样。光波和其他更高频率的波（例如X射线、伽马射线、微波）一般用波长来表示，而不用频率。例如，绿色光的波长大约为400纳米。下图显示了行进波单位间的关系：

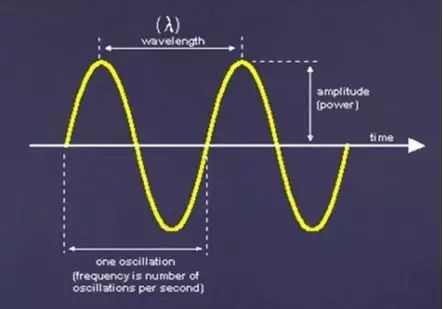

正弦波的基本单位。

假设信号速度恒定，则波长和频率是可以换算的，不过这已超出本文的讨论范畴。

不同复杂性的信息信号

如果发送一个纯正弦波信号（称为“音频”）。它不携载任何实际信息，听上去也并不好听。下图是一个正弦波的图像，X轴为时间，Y轴为电压，这是一个150Hz参考信号。

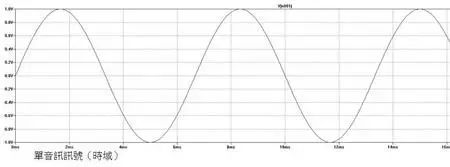

单音频信号（时域）

那么为什么要看这幅图像呢？让我们来看一下时域中复杂性不断增加的信号。这是一个双音频信号（两个音频叠加在一起）。此正弦波与上一个正弦波相同，只不过又加上了另一个倍频（300Hz）的正弦波。

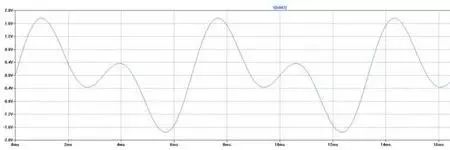

双音频信号（时域）

那么由多个不同频率的音频组成的信号是什么样的呢？

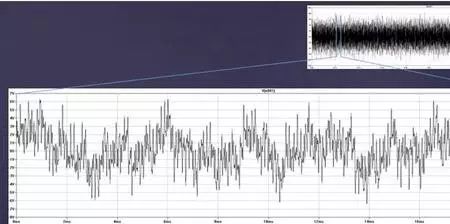

多音频信号（时域）

它变得毛刺更多。您能在此图中看到的唯一真实信息便是在指定时间内的电压电平。这就是信息的本质，它极其重要——但也使分析变得复杂，更使了解调制工作变得更加困难。为此，您可能希望用另一种不同的方式（频域）绘制信号图像。它显示信号在一系列频率上的强度。让我们看一下。

为何信号的频谱很重要？

要将大量信号转换到频域中，需要进行精密的数学运算。这项工作很困难，计算量很大，必须反复练习才能掌握。我甚至定期对那些重要信号的进行卷积运算，练习我的转换能力。不管怎样，让我们看一下以上三个信号如何用这种形式来表示（这里忽略中间的推演运算）。我们不再绘制信号电压随时间的变化，而是绘制信号功率随频率的变化。

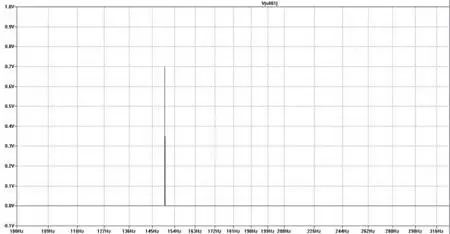

单音频信号（频域）


双音频信号（频域）

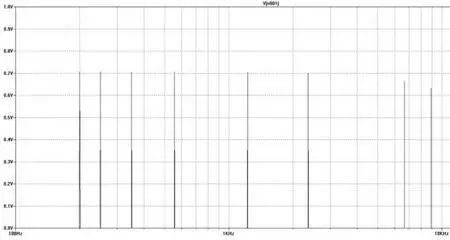

多音频信号（频域）

注意到图中明显的尖峰了吗？那是正弦波在特定频率（X轴）上的数学表示。理想情况下，这些尖峰应当是无限窄（宽度）和无限高的，但是受我所使用的Spice软件的技术水平限制，它是不完美的。这种信号称为脉冲信号。有关此信号的详细说明，请阅读此处！对于这个音频，我们看到在频域看到一个尖峰，在150Hz处。而双音频信号在频域有两个尖峰，在150Hz和300Hz处。多音频信号在时域中基本无法解读，时域信号中众多的小尖峰，是多个频率点的叠加组成的。

最后举一个例子，一个实际的音频信号。如下图，我采样了15秒歌手Cream的歌曲《白色的房间(WhiteRoom)》。不必为信号长的摸样担心，在EricClapton的吉他独奏期间，任何麦克风都没有损坏。

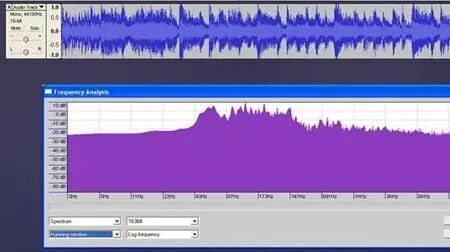

音频信号

这就是大多数信号的看上去的样子，尤其是模拟信号。人和乐器的声音并不是在离散的频率上播放，其频率内容分布在整个频率范围内（尽管某些内容几乎是听不到的）。这个范围在3Hz至20kHz之间，大约就是人耳能够听到的频率范围。低音部的频率较低，高音部的频率较高。Y轴标度用dB表示，dB表示一个比例，没有单位。在本质上来说，dB值越高，那个频率对应的信号就越高。

理论上，我们可以用无数个音频信号累加之和来表示这个模拟信号。

滤波器！

幸好频域的图形表示可为滤波器设计提供一些帮助。滤波器有四种类型，包括：

• 低通滤波器：高于“截止频率”的所有频率都被滤除。

• 高通滤波器：低于“截止频率”的所有频率都被滤除。

• 带通滤波器：距离“中心频率”一定范围外的所有频率都被滤除。

• 带阻滤波器：距离“中心频率”一定范围内的所有频率都被滤除。

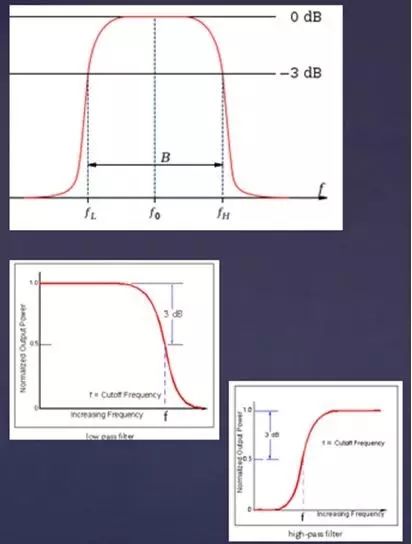

由上而下：带通滤波器、低通滤波器、高通滤波器

“3dB”点是信号输出降低大约30%的地方。dB是一个对数标度：
x[dB]=10*log(x[linear])
x[linear]=10^(x[dB]/10)
基于这个公式，x[linear]=0.7，对应的x[dB]大约为-3.0dB，0.7就是70%，就是信号衰减30%，这时对应的频率就称为滤波器的截止频率。汽车音响就是一个实际的例子，它可能包括一个“分频器”，其特殊的滤波器设计可将低频切换至低音扬声器、高频切换至高音扬声器。这对于无线接收机是非常重要的。

FCC通信频段

FCC和其他国际组织一致认为，如果任由任何人随意使用任何频率，那么必然会导致绝对的混乱。因此，应为不同用户分配不同的频率范围。例如分别为FM无线电、AM无线电、WiFi、移动电话、海事通信、空中交通管制、业余无线电、对讲机、军事通信、警用电台等应用分配不同频段。对了，我们还没提卫星或空间通信！这真是太乱了，幸亏有FCC帮助管理。如果您感到好奇，不妨用谷歌搜索一下，马上就能找到一个更详细的图表。

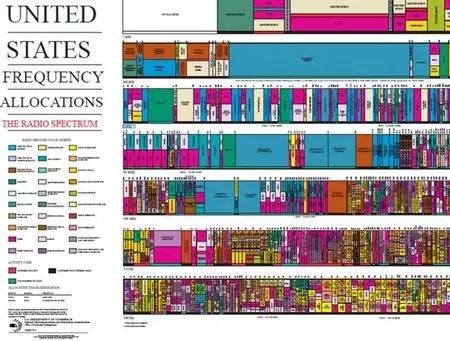

FCC频谱分配表

FCC已为小范围的个人应用、业余爱好者的应用和其他常规“ISM频段”应用（工业、科学、医疗）预留了部分频段。这就是WiFi、对讲机、无线传感器和其他通信设备的工作频段。让我们再次讨论一下频率！人耳的听力范围为20Hz至20kHz。如果我们的AM电台为680kHz，那么无线电塔如何将声音变到该频率呢？它如何避免干扰到其他电台？接收机如何将信号频率转换回可听范围？

调制

让我们离开频域，回到时域。再次重申一下：我们的讨论过于简单，略过了很多细节！在此只是为了得到一个概念性的结果。之所以这么说是因为，数学表示最适合在时域中使用，而图形表示在频域中效果最佳。

调制的作用就是将信号从低频（信息）转换到高频（载波)。思路很简单：用您的信息乘以高频载波，例如680kHz，这就是AM广播！稍等一下，事情果真如此简单吗？让我们看几个数学关系式。在此例中，θ就是信息（可听内容），φ是载波（例如，AM广播频率）。

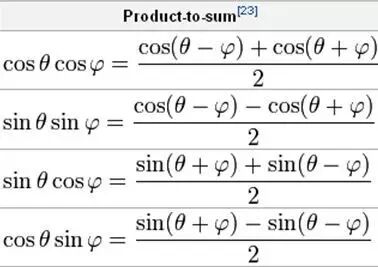

图中文字中英对照

我们的AM信号如果用公式来表达，涉及多个信号的乘法运算，这在时域或频域中是很难想像的，因为我们仅仅看到音频是什么样的。但是上述这种对应关系告诉我们：两个信号相乘可用两个信号相加来表示！现在，我们很容易在频域中绘制出经乘法运算得到的信号。

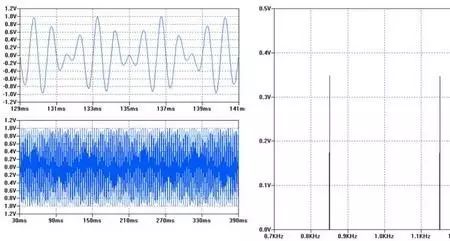

在载波（1000Hz）上调制的单音频（150Hz）

在此图中，我们用150Hz音频乘以1000Hz载波。上表显示了两个半功率信号，分别位于1000-150和1000+150Hz处，也就是在850Hz和1150Hz处。那么当经过调制后，我们每个音节的表现如何呢？

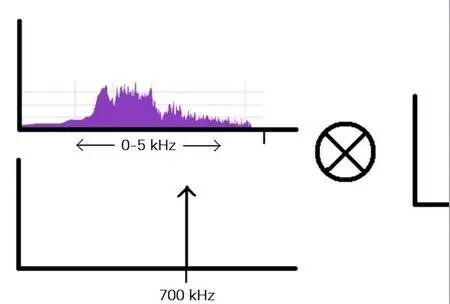

声音调制到700kHz

不出所料，我们看到了两个信号。一个是载波+信息，另一个是载波-信息（甚至注意到它是如何反转的）。

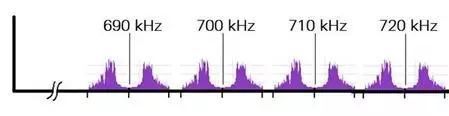

这就是AM频谱和信号内容的大致图解。

解调

现在我们来讨论接收机。所有信号均从天线开始，在同一时间查看所有信号，看到的是一团乱麻。天线拾取到大量的数据，但它并不负责进行分类，这是调谐器和其他硬件的工作。信号解调的原理与调制原理完全相同，非常方便！要将我们的音频信号转回到“基带”，并将其发送至扬声器，我们可以再次用载波乘以所有信号。

这个公式中包含一大串数学函数、括号和频率变量。不过它是对的，我们由此导出了四个信号：

• 1/4功率信号，（2*载波+信息）

• 1/4功率信号，（信息）

• 1/4功率信号，（2*载波-信息）

• 1/4功率信号，（-信息）

让我们忽略这个包含负频率的项，它是我们讨论调制及涉及的运算时，常常会出现的数学产物。在双倍载波上的两个信号（假设载波远大于信息，它们几乎是相同的）可用低通滤波器滤出。低通滤波器会阻断信号的所有高频内容，于是只将原始信息留给我们。我们可用放大器放大原始信息，然后发送到扬声器。太酷了！这就是它的图像，但是要向后延迟一点。

结论

本文的目的是高度概括地介绍无线电信号是如何传输和调制的。通过将多个音频（或基带）信号乘以不同的高频信号（载波），我们可以通过同一个信道成功传输多个数据流而不会相互干扰。再次用载波相乘，将调制的信号转换回基带，再用低通滤波器和放大器清理并放大信号，即可让我们听到各种美妙动听的声音！如想加入讨论，请在下方留言！与博主本人讨论，请阅读原文！

本文由电子工程专辑博主“数字测试 ”原创，未经其本人允许不得转载！
