10月23日 上海友为设计
<海绵城市与黑臭河道治理>
点击可看前面几段的链接：
6.海绵城市-镇江市案例
镇江的海绵城市试点区，几乎全部结合旧区改造，从改善水环境开始。

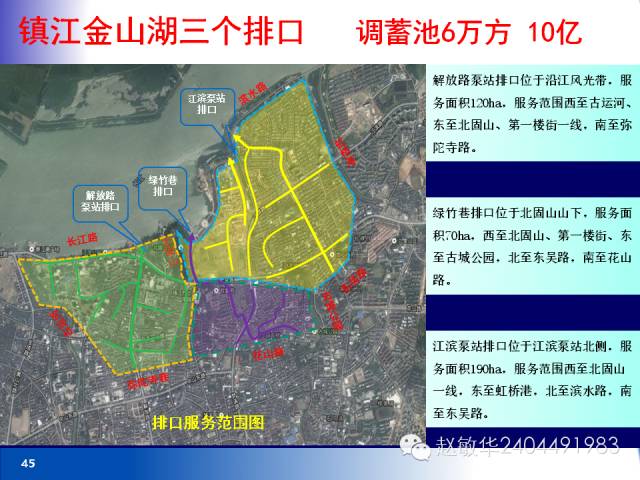

镇江老城区北边是金山湖，因为城市面源及合流污染，南边老城区雨水泵站的溢流污染排放，造成金山湖排水口附近的水体黑臭。
因为金山湖近岸水体黑臭，居民和游客投诉很多，所以镇江市给排水处就想建一个调蓄池，来解决面源及合流污染，同时提高排水防涝标准。
2014年3月25日，镇江市初期雨水调蓄池前期方案评审，请了上海城建院、上海市政总院，还有深圳大学的刘建，我们一起去审查。
最后的结论是：减排提标分开，地上地下结合。

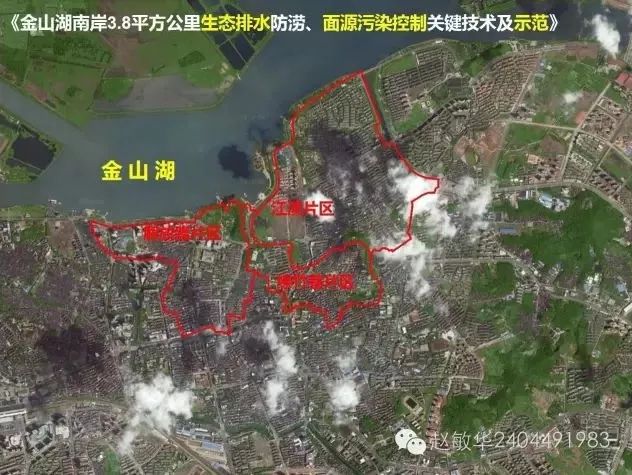

调蓄池对面源污染的减排有作用，但是对排水防涝标准的提高，调蓄池的作用很小，而且这两者无法同时满足。所以2014年6月，佘年开始做《金山湖南岸3.8平方公里排水防涝和面源污染关键技术及示范》。
2015年5月5日下午，我们去刚刚完成海绵改造的江二社区停车场现场。
这是5月4日，

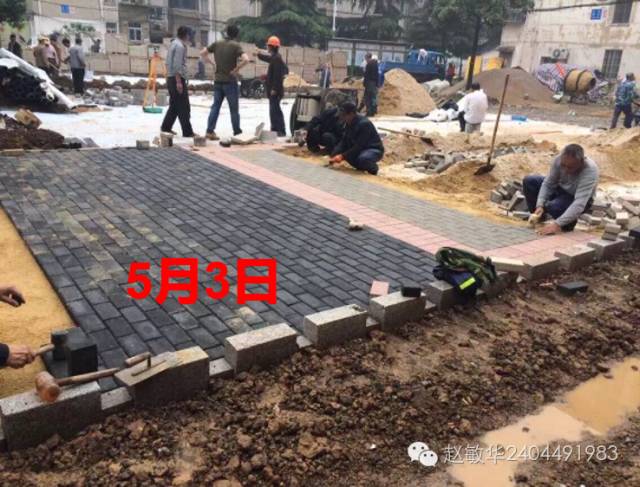

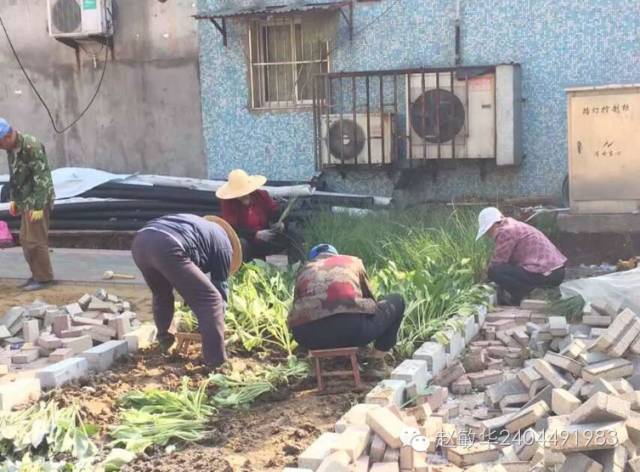

这是前面几天抢出来的，在种绿化和透水铺装，
海绵城市的工夫在下边，表面看到的透水铺装（透水砖），其实下面有五六十公分，从细到粗的砾石基层。

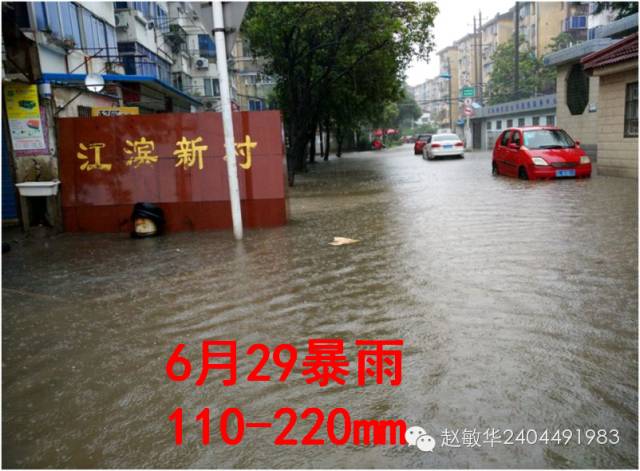

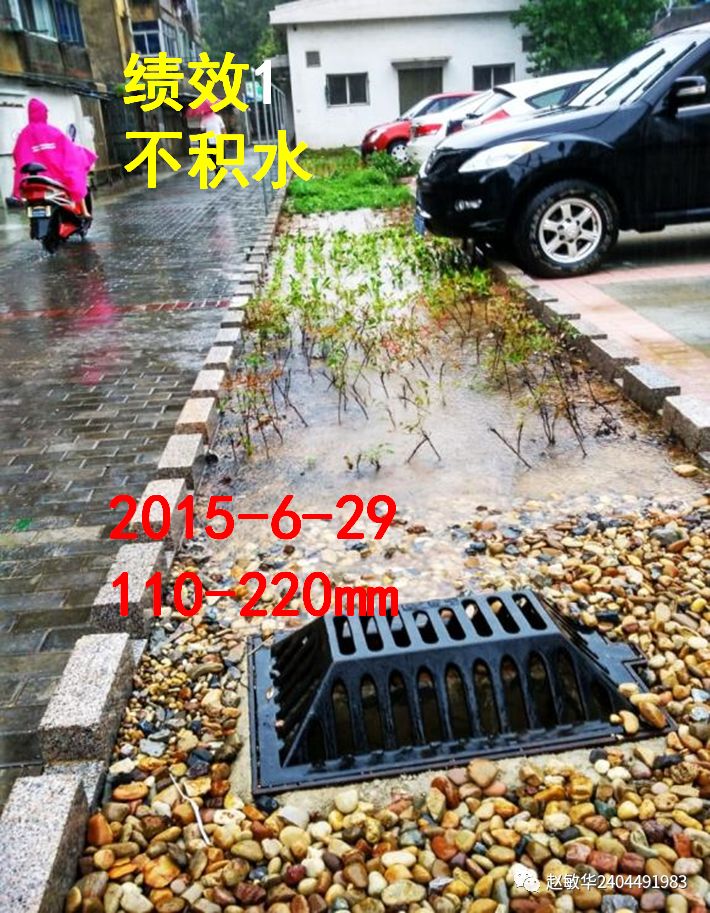

江二海绵停车场做好后，2015年6月29日又来一场更大的暴雨，没有改造的隔壁小区积水了，江二社区因为海绵停车场改造完成就没有没水，雨水全渗下去了。

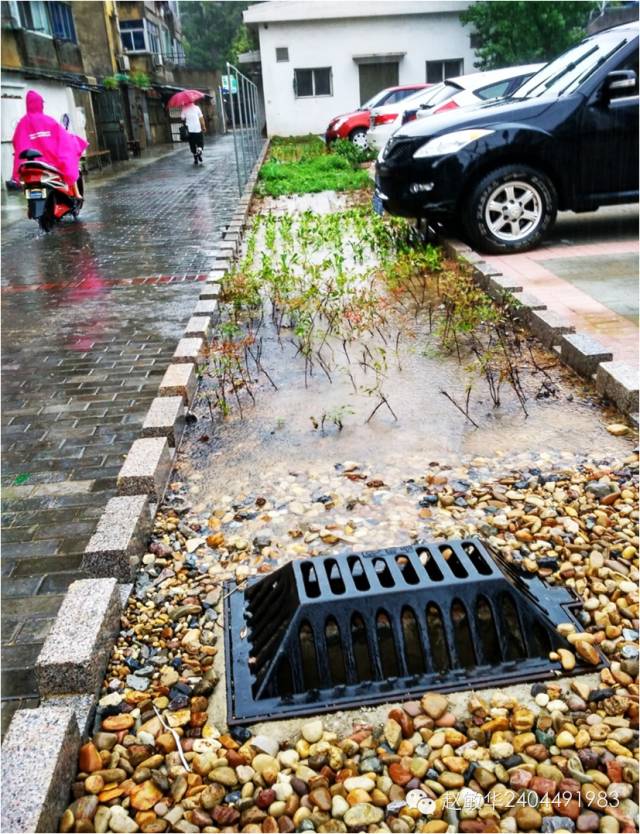

一百多毫米的降雨，雨水花园有一点积水，
但是雨水很快全部渗下去了，因为生态停车场下面都是空隙，雨水花园下面还可以蓄水，下边就是刚刚说的那个蓄水构件。

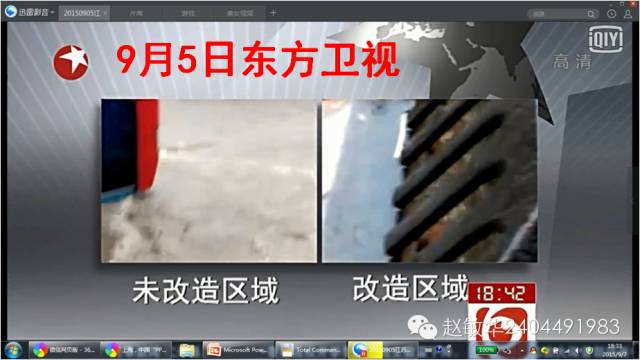

2015年9月5日东方卫视做了报道，未改造和改造小区对比，录像是佘年老师拍的。

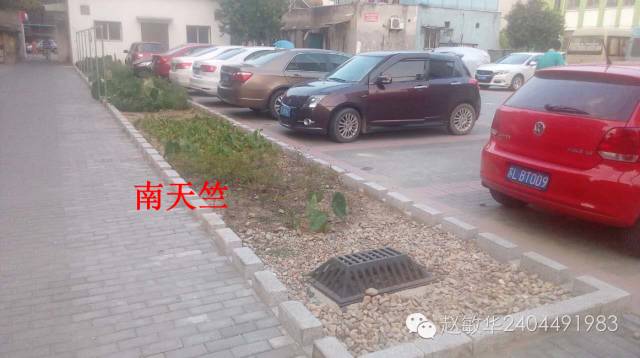

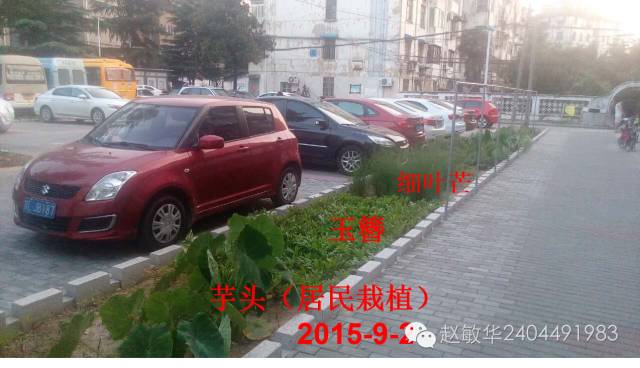

2015年9月2日，我又去了现场看雨水花园植物生长情况。停车场太阳一晒很热，南天竺因为是喜阴的植物，太阳一照就晒死了，土露出来居民就把芋头种上去，芋头长得还不错。
雨水花园植物选择是个大问题，玉簪还可以，细叶芒也不错。

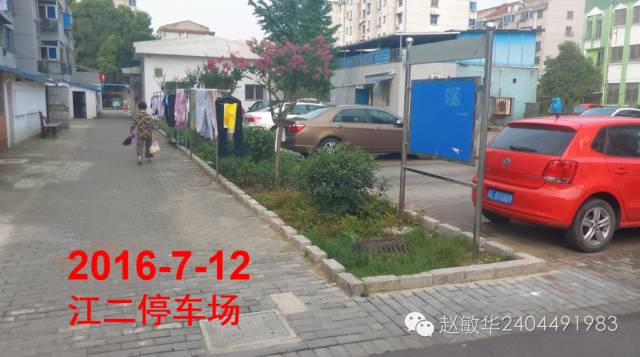

2016年7月12日，我又去了江二生态停车场：
雨水花园的植物又换了，对比3月9日照片：
3月9日看到的植物景观效果差，7月12日补种了灌木。
把2015年9月2日和2016年3月9日及7月12日，同一地点的三张照片对比：
上面停的红色汽车没变，但植物的景观效果一次比一次好。
2016年7月12日我又去镇江，评审《金山湖区域生态排水防涝、面源污染控制关键技术及示范》
这个项目2014年6月立项，这是成果鉴定材料，
很厚的一本。
7月12日上午评审结束后，下午我又去了江二社区现场。把3月9日和7月12日两组照片，做一个对比：
2015年5月生态停车场完成后，2015年下半年着手做江二社区九栋房子的生态化排水改造，因为涉及到千家百户，比前面的生态停车场改造更难。

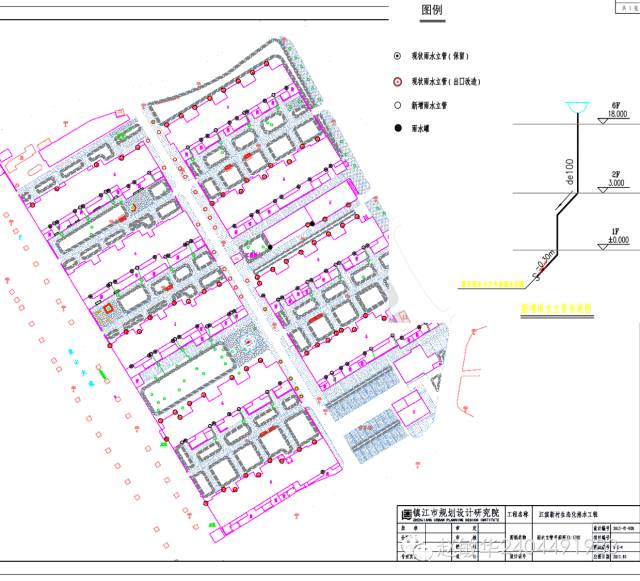

这是LID改造设计图，主要是对雨水立管进行改造，
这是改造立管的图例，立管的改造采用断接技术。

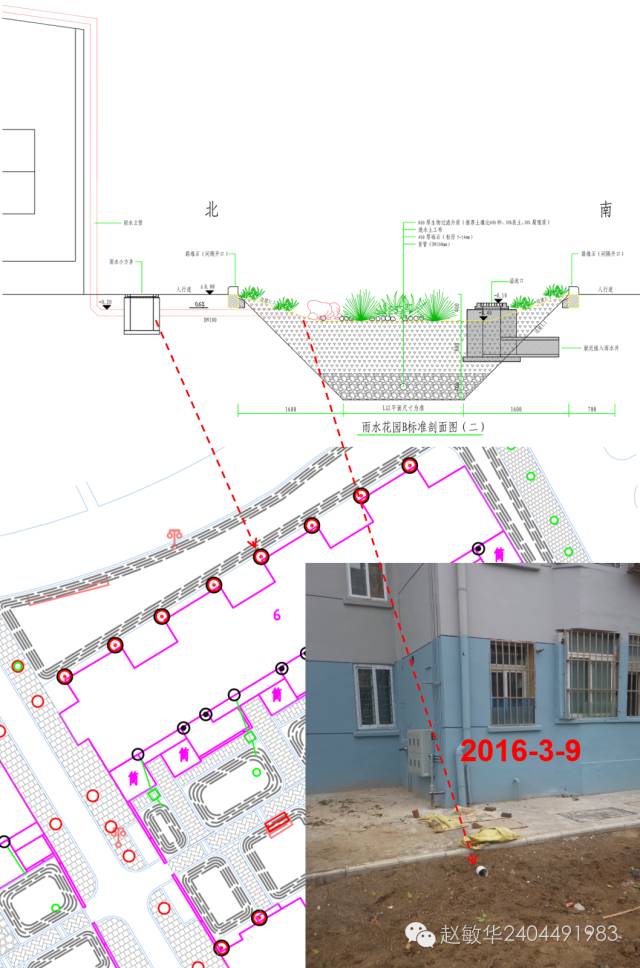

下面是北侧边界的雨水花园，就是把北边的雨水立管断掉，接到雨水花园里边来。

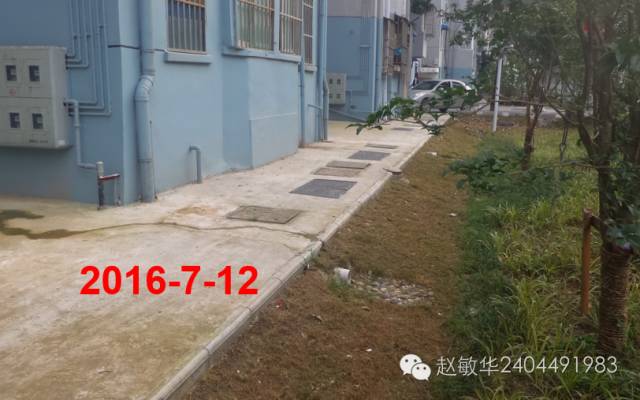

上面是3月9日拍的照片，下面是7月12日的照片，
也是这个地方，接到北边界雨水花园，外面布了一些碎石防冲。

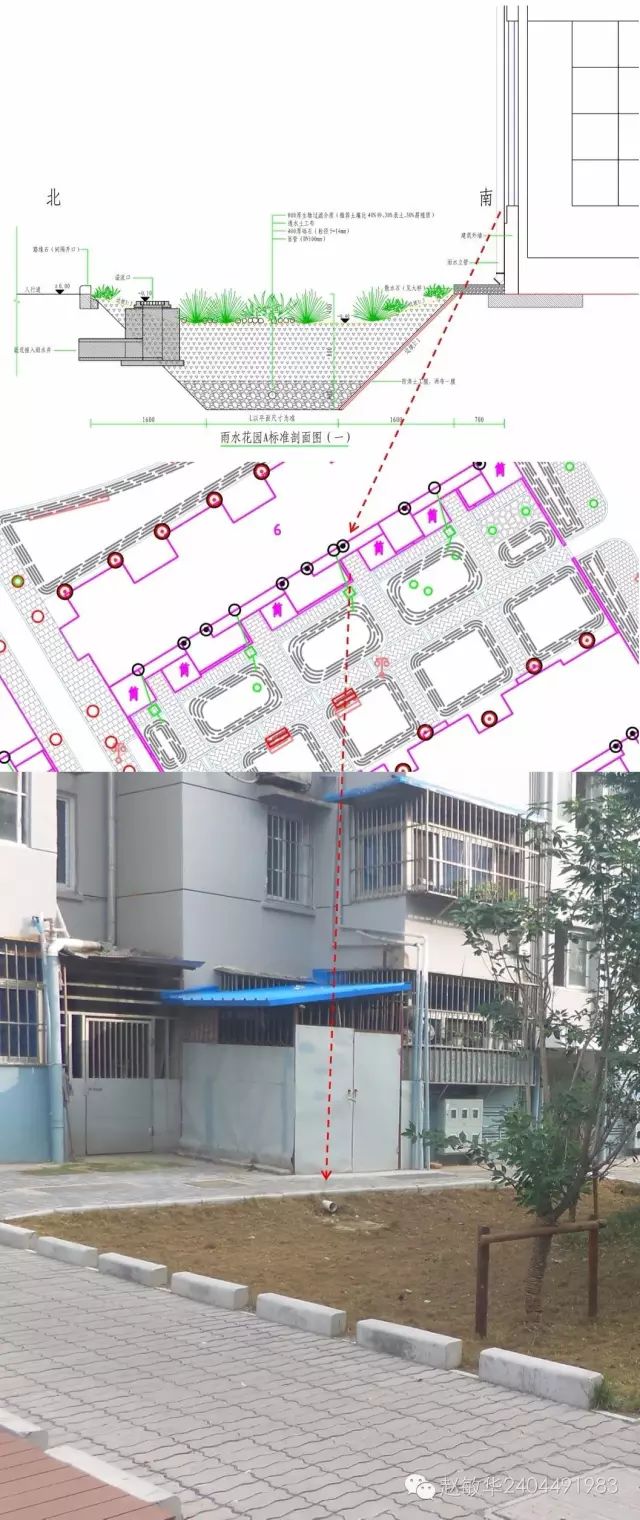

这是南边立管的断接图，
因为南边有阳台，这样接到雨水花园。

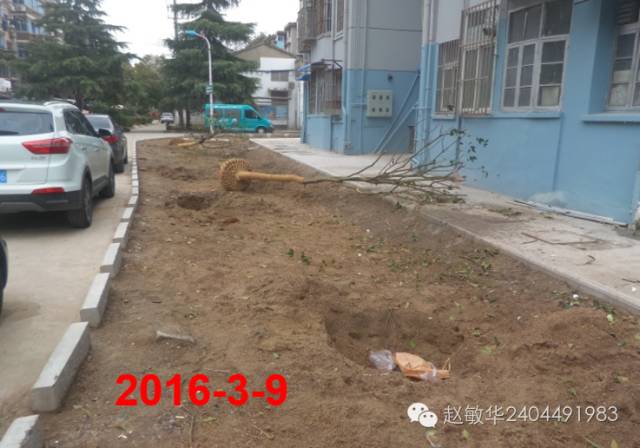

3月9日的照片，位于江二社区的北边界，西南到东北一长条的雨水花园：
但树怎么不种上去？
设计负责人说树种上去过，被一楼的居民推倒，为什么推倒？我下面说，所以树就倒放在那。
7月12日去看，树种好了，绿化看上去不错。

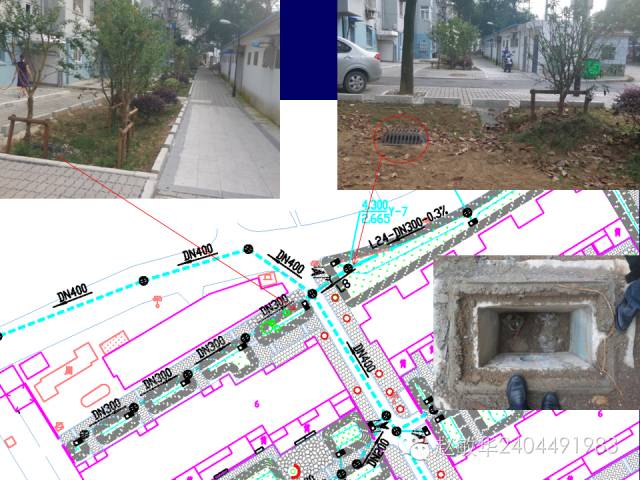

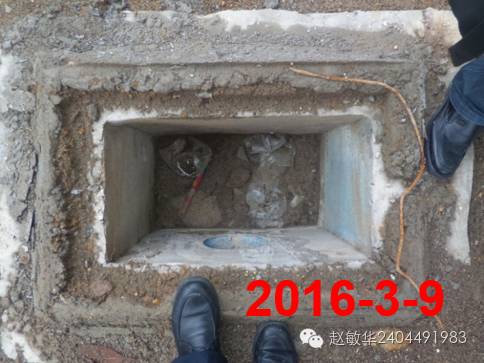

两个雨水花园是接通的，这三根管子把它们连起来，3月9日照片，盖子被偷掉，因为盖子是铸铁的，
其实这个盖子很难看，你看它下面，如果有杂物进去，把下面沉淀物清理一下即可。雨水从这个孔溢流到排水管，再通过管道排到外面的市政雨水管。但是很少溢流，因为雨水大部分就地消纳了。
从北侧雨水花园往里面走，看到什么呢？两边原来的小花坛改成透水铺装，报箱改成不锈钢的。

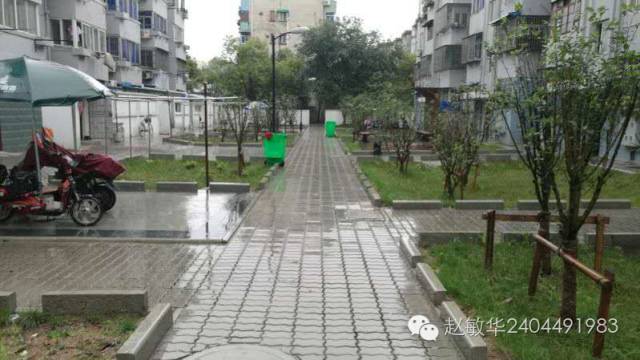

小区道路不透水，两边改成透水铺装，大面积的波纹透水砖，恍惚之间有到了水边的感觉。

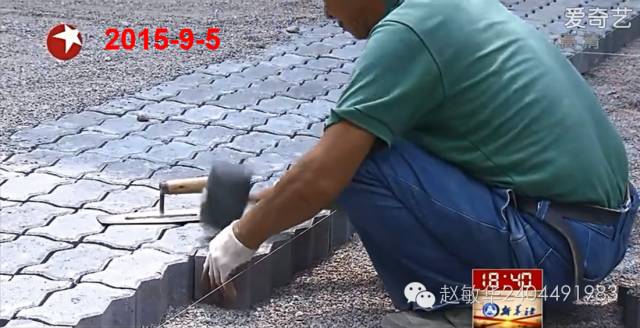

透水铺装用了最简单的波纹砖，这是东方卫视2015年9月5日的报道：
十公分厚的波纹水泥砖，利用砖和砖之间的缝隙透水，因为波纹缝隙率达到7%～8%，基层上面再铺沙砾，透水砖直接铺在沙砾上，价格很便宜，水泥砖也就五六十块一个平方，下面的基础一平方米一百多块，加起来两百元一个平方，而且效果很好。

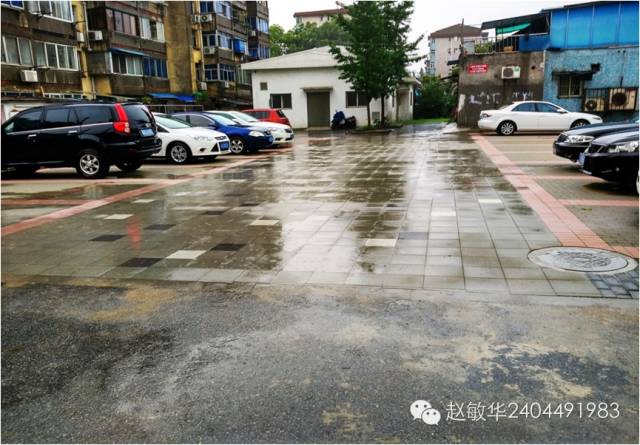

这是下雨后的照片，
透水效果和景观效果都很好。

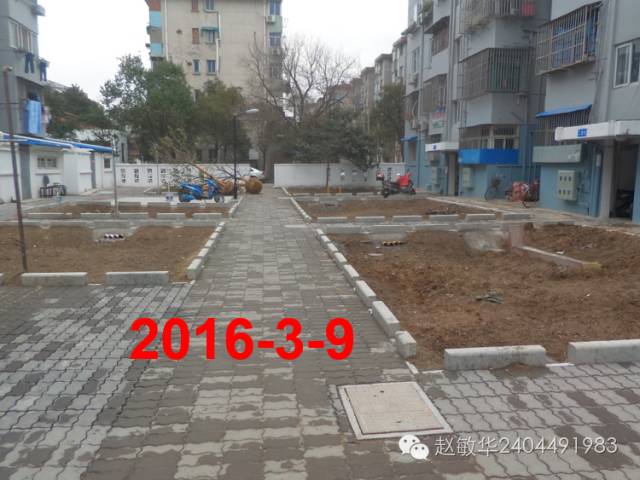

这是3月9日去现场拍的，从不同角度拍的一组照片，看到的全是一个一个的坑，树堆在那，也不让种。
因为雨水花园的坑挖得太多、太深了，两个房子当中的大部分面积是坑。居民的活动场地都没了，只剩下一个过道，你看停电动车也不方便，就停在过道中。

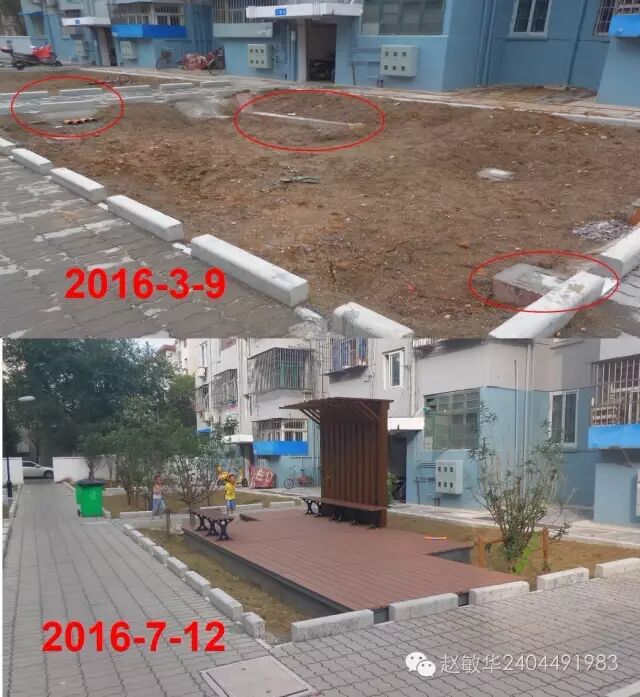

由于活动场地不足，居民要求搭一个活动平台；当中和右边两个红圈，就是活动平台的基础。左边红圈有三根管道，把两个雨水花园连通起来。
活动平台搭好，蛮漂亮的，平台下面是雨水花园，但搭平台要花钱。

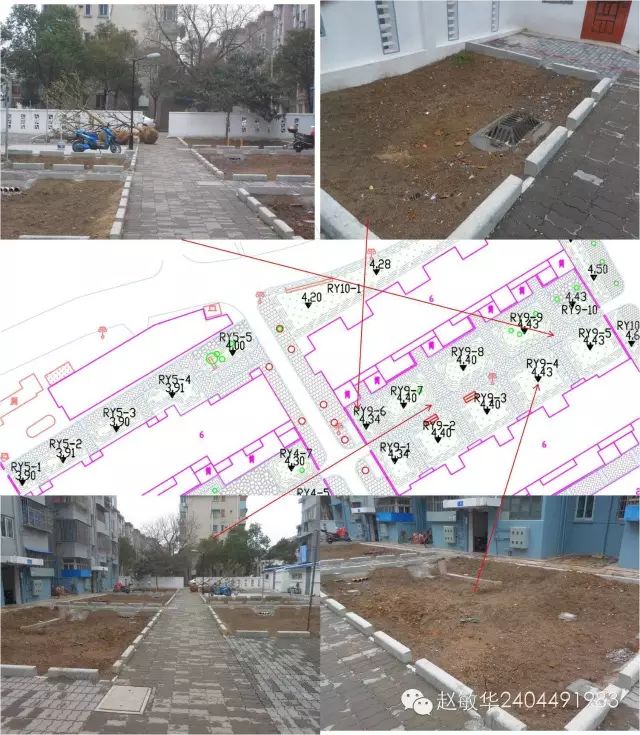

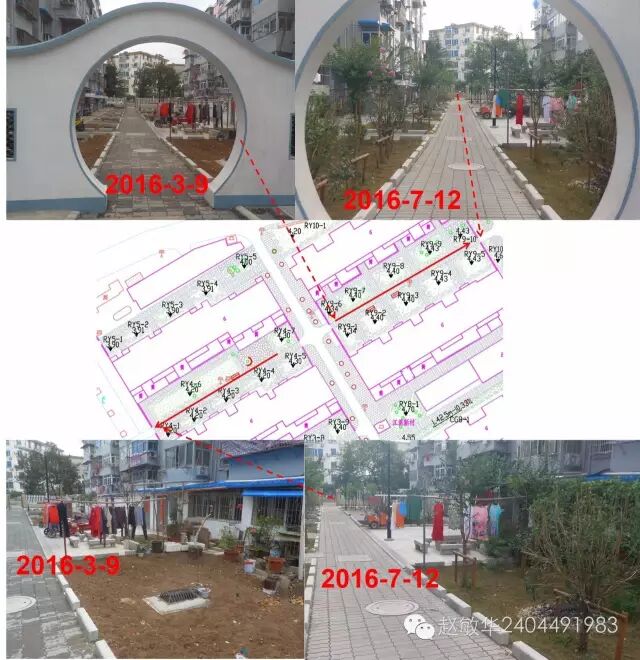

看下面一组照片,从门洞外面向里面拍，看到的也是一个一个坑，对应设计图中RY9-1到RY9-10的9系列雨水花园。
７月12日去看，绿化还可以，但3月9日没种绿化时，雨水花园挖的坑确实难看，一个一个的坑，土露出来。
上面RY4-1到RY4-7的4系列雨水花园，3月9日照片中雨水篦难看，７月12日绿化种上去后还行。
照片中的一小块活动场地和几个花盆，居民不让动，这一家比较难搞，因为他本来就有这几个石凳子，所以就留着了。

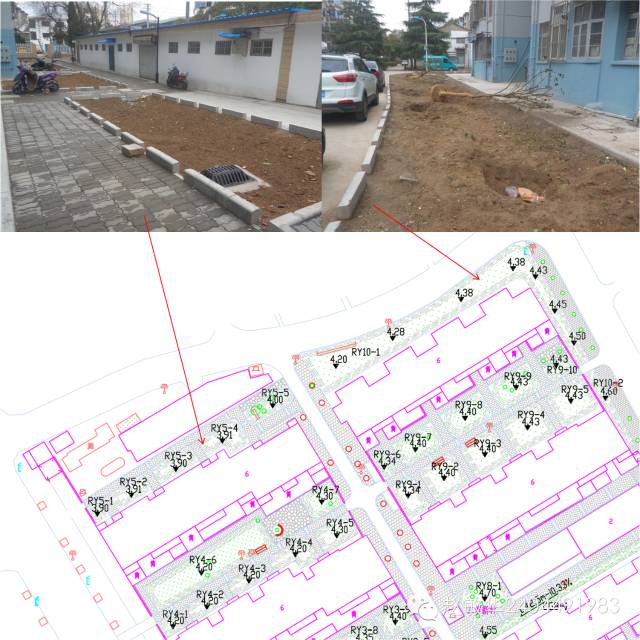

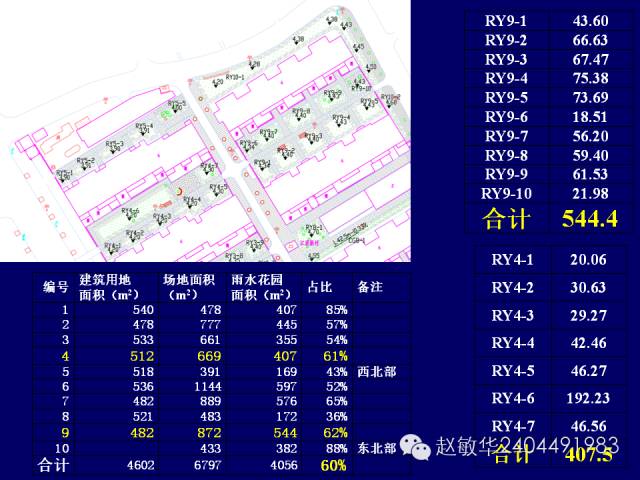

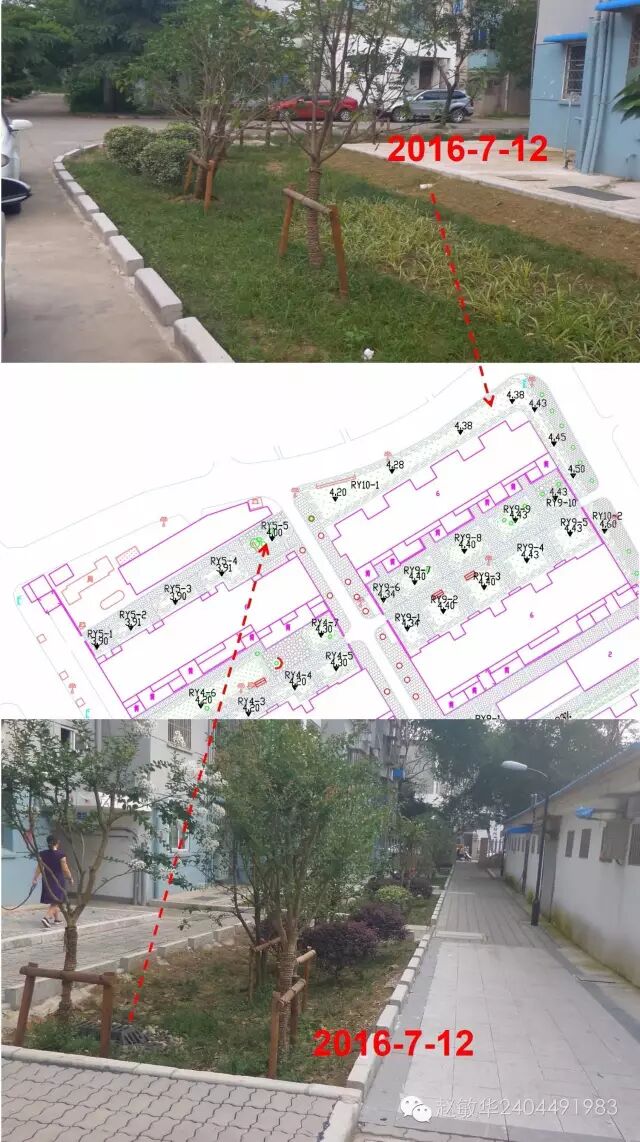

为什么挖这么多“坑”？这是赵院长给我的设计图，切出4系列和9系列的雨水花园：
右边9系列编号RY9-1到9-10的10个雨水花园，面积加起来是544平方米。编号RY4-1到4-7的7个雨水花园，面积加起来是400多平方；均占了场地面积的60%多，就是两栋房子当中60%多的面积（4056平方，占小区总面积19000平方米的22%），挖成一个一个的坑。
所以你就理解了，为什么雨水花园刚刚挖出来时，居民把树推倒？因为实在太难看了！
看到的全是坑，然后活动场地也没了，停车也不方便了。后来一家一家做工作后，再把树种上去，当然现在做好了，感觉还不错。
后来我就问赵院长，设计挖那么多坑干什么？如果控制年径流总量80％，每次只要蓄住20多毫米的降雨，用不着那么多坑啊！
他回答报这个课题时，里面有一条是排水标准“从2年一遇提高到30年一遇”，我说有没有搞错，小海绵怎么可能解决30年一遇暴雨呢？但是课题指标里确实有。
为了达到这30年一遇的目标，挖了这么多坑，勉强达到十年一遇。居民把树推倒，这么沉重的代价没必要。

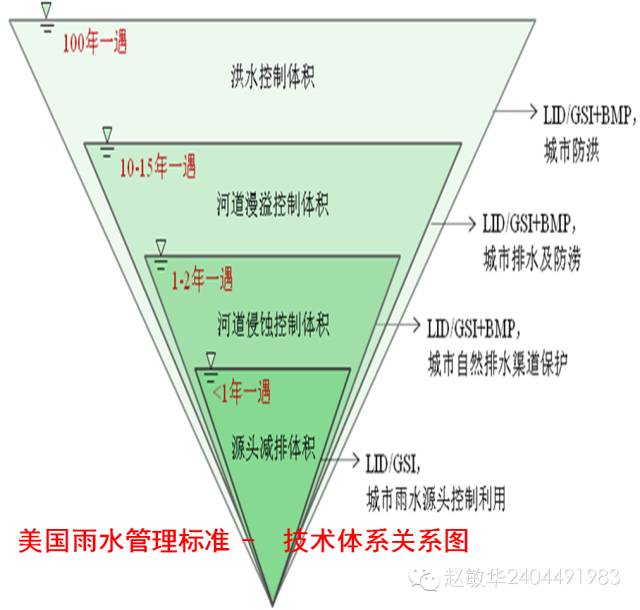

这是美国的雨水管理标准体系，源头减排一年一遇，洪水是50年、100年一遇，是一个配套体系。

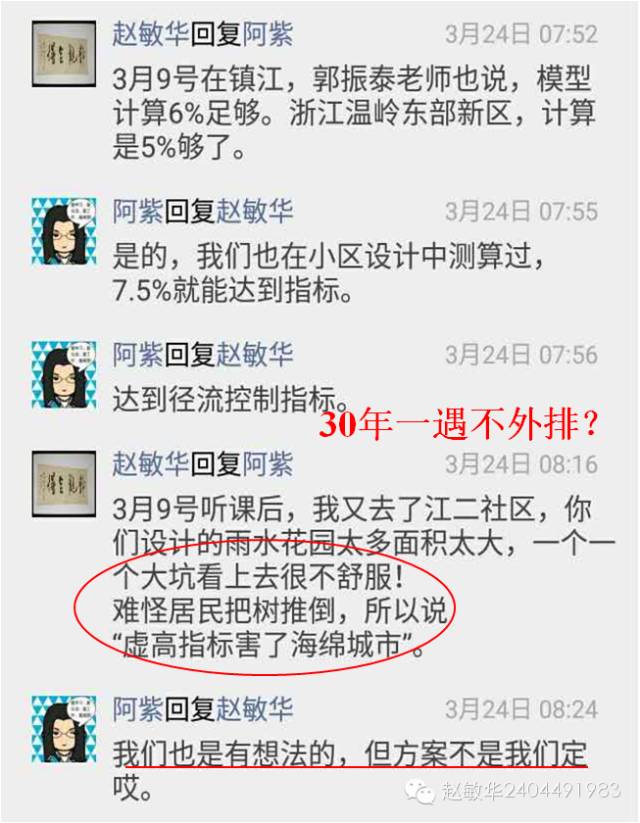

这是我跟江二设计负责人的对话，
3月9日我去镇江规划院，郭振泰是台湾大学的退休教授，过来帮镇江做LID模型的技术顾问，所以我去听课，课后再去江二现场。
郭老师计算雨水花园占总面积的7.5%就够了，但是江二占了22%，所以虚高指标害了海绵城市。

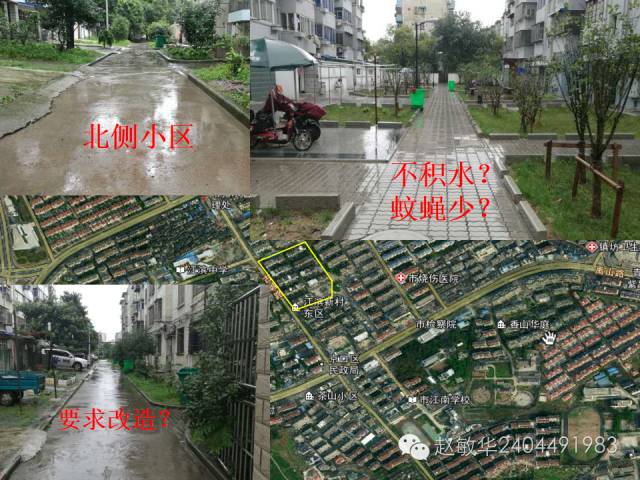

2017年6月到7月的暴雨，周边小区都积水了，江二北侧小区的居民主动要求LID改造，因为海绵改造后不积水，连苍蝇蚊子也少了，是不是很奇怪？这是7月12日评审时，佘年告诉我的。

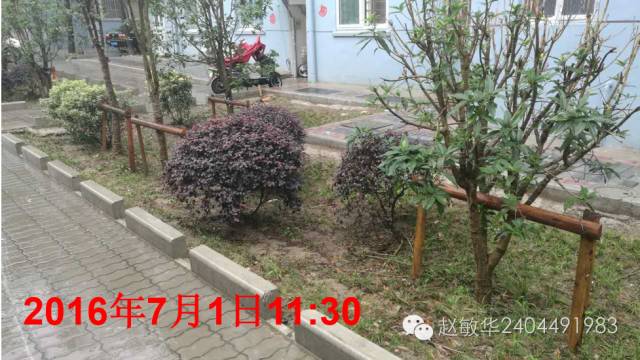

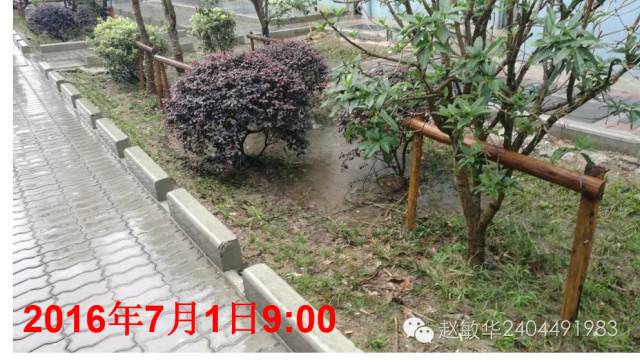

7月1日一场大暴雨，这是9点钟拍的，
一个小时后雨水全部渗入地下，
这张照片说明雨水花园的入渗很快。

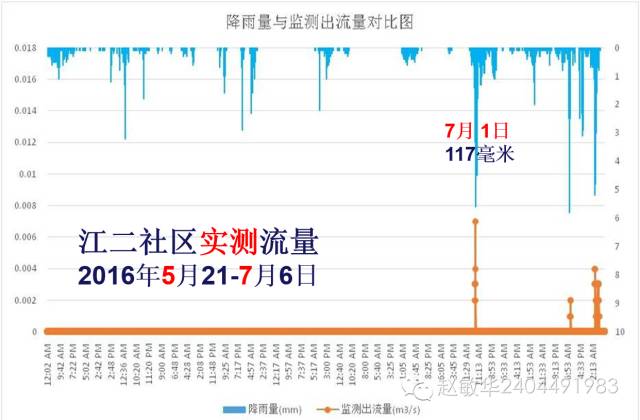

他们进行了同步监测，从5月21日到7月6日，都是10毫、20毫米、50毫米降雨，到了7月1日的117毫米大暴雨才开始出流，
7月1日后的几次降雨，陆续有监测出流，因为前面几次降雨后土壤饱和了。

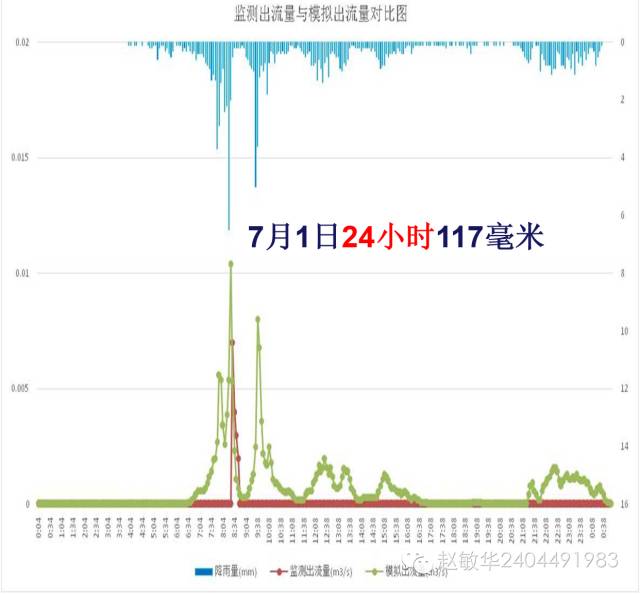

这是7月1日降雨的24小时过程，
绿色是监测到的出流，棕色是模型计算的出流。
为什么实测出流比模型计算的要少？因为模型计算的参数有点保守，主要是土壤渗透系数及模拟方法。
为什么LID效果会这么好？初步分析原因是横向渗透，因为涉及知识产权，等正式成果公布后再详细解说。

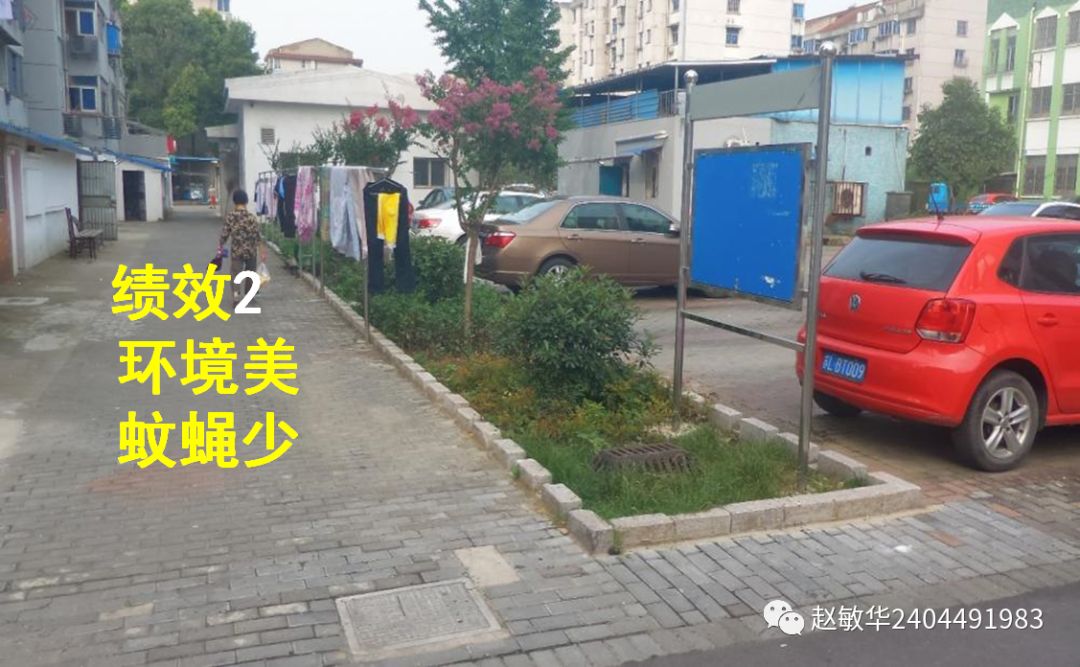

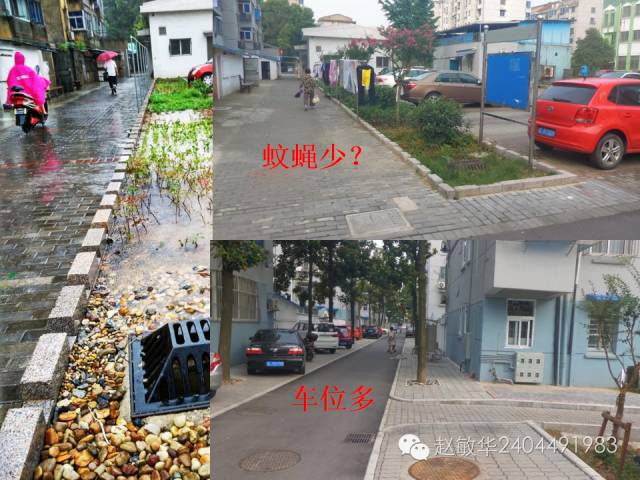

苍蝇蚊子为什么少了呢？佘年老师告诉我答案：因为第一透水铺装雨水很快下渗，地面不积水；第二排水交接的地方也不积水，所以苍蝇蚊子无法滋生。
除了不积水和环境美蝇蚊少，
周边小区居民强烈要求LID改造的第三个原因是车位多了。
因为原来的小花坛推平，
改透水铺装，停车面积增加很多。
5.鱼翔浅底-清溪川案例
2018年5月18日，领导人在全国的生态环境保护大会讲 “基本消灭城市黑臭水体，还给老百姓清水绿岸、鱼翔浅底的景象。”，这句话有非常深刻的科学内涵，这也是我们城市水环境治理的宗旨。
“清水绿岸、鱼翔浅底”就是我们的目标，这是一个久久为功的事情。城市水体和大水体不一样，“水清、水浅、长草，有草才能有鱼（来自唐建国）”。

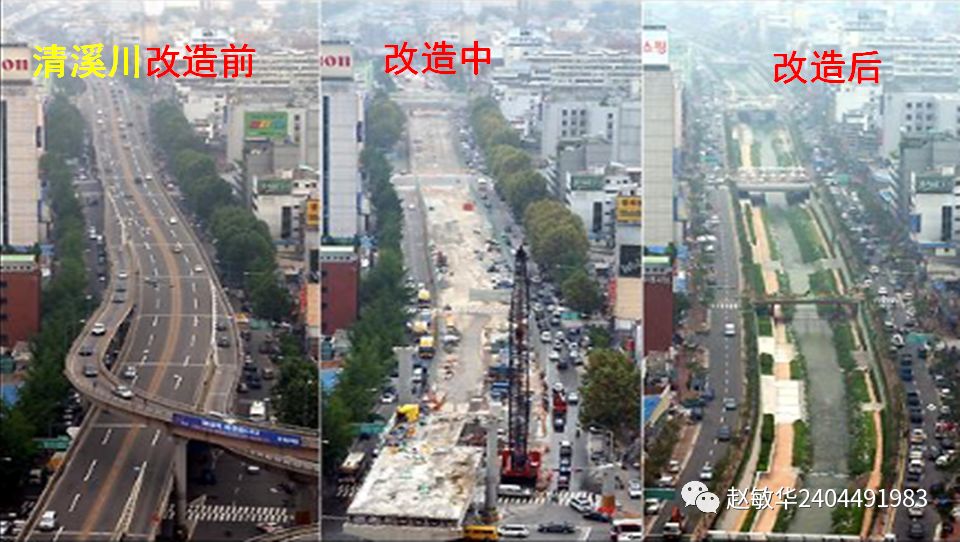

用韩国清溪川案例，来说明我对清水绿岸-鱼翔浅底的理解。2003年，清溪川是高架路。
两年以后的2005年，高架变成河道。
水环境是关键，清溪川采用分开的旱流污水和初期雨水二个箱涵。
中浪污水厂处理能力200万吨/天，其中初期雨水134万吨/天，是旱流污水量66万吨/天的两倍 ，可见雨水截流的代价很大！
一般的中雨和小雨截流以后，河道平时就没水了，怎么办？
从汉江抽水送过去，还有中浪污水处理厂的中水作为补水，净化后从上面再放下来，其实也是折腾。
引用中规院的王所长，他正好2017年9月去了清溪川，
从城市规划角度看的非常仔细。
市中心有这么漂亮的一条河道，
特别晚上人头窜动，你看这么多人。
广州东濠涌游人没有清溪川多，因为东濠涌上面是高架。如果拆掉高架，要下狠大的决心。
李明博号称“推土机”，他能够恢复河道拆掉高架，后来就凭这个举动，赢得了民心，做了韩国总统。
里面有很多细节，比方说补水12万吨，
补的水其实不多，所以河道要浅，这很重要。
现在有些领导喜欢大水面，喜欢深水，这样水流就很慢。
不对的，要浅水，因为没有那么多的水资源。
关于河道的生态岸线，有很多细节。这条河道已经做好了，
他那天去正好在改造，怎么改造呢？
把石头的驳岸扒掉，
改成木头的护岸：
因为木头生态更好，里面是空的，鱼可以钻来钻去。
其实生态环境好不好，到最后是鱼和鸟说了算，
鱼多了，鸟来了，这个生态环境才真的好。
4.黑臭治理-龚家沟案例

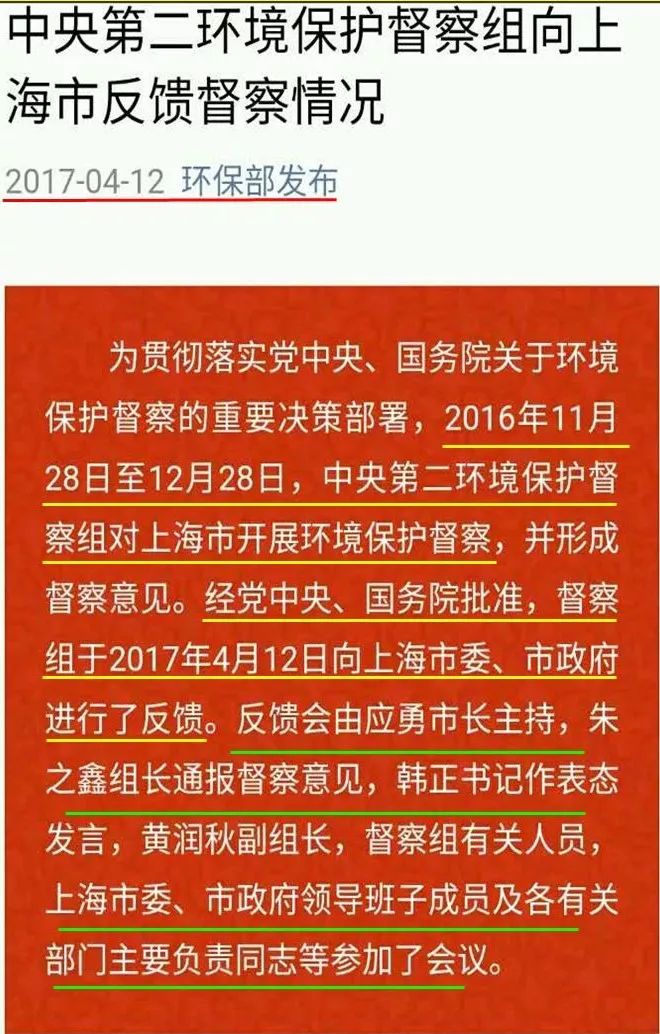

从去年中央环保督查开始讲起。2017年4月12日，向上海市委市政府反馈，
上面坐的是领导，
当时韩正是上海市委书记，还有应勇市长。

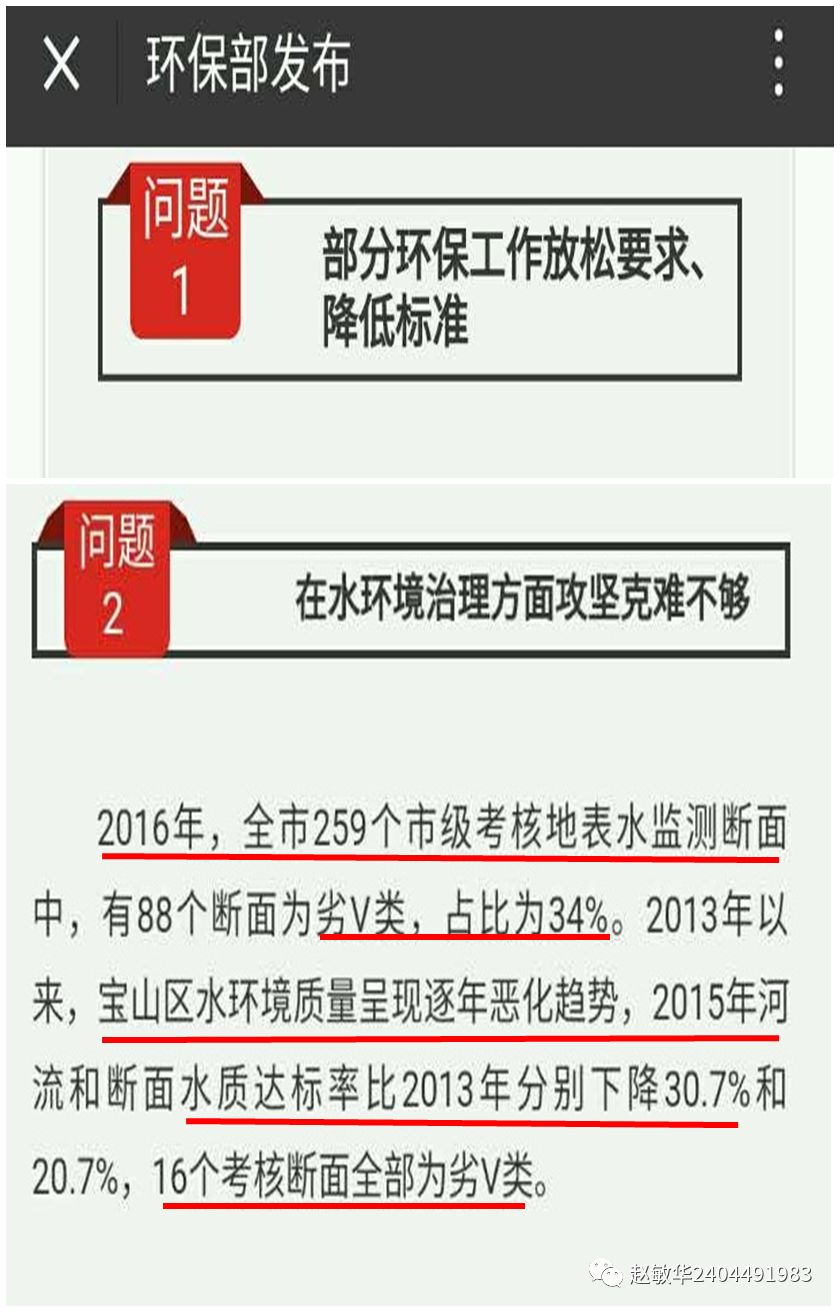

上海两个问题，一是降低标准，二是水环境攻坚克难不够。

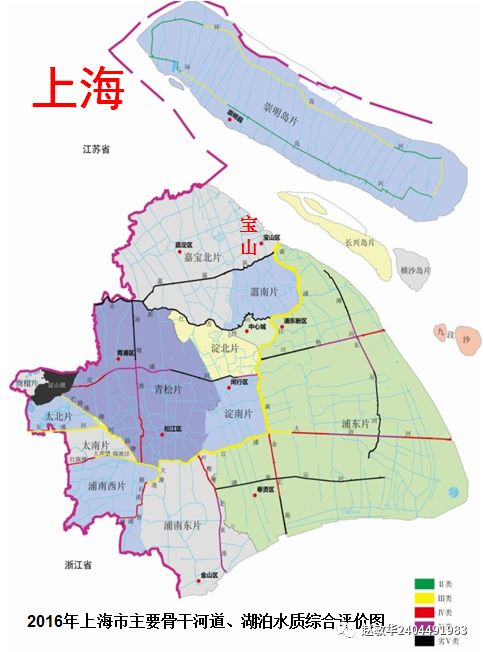

什么问题呢？就是劣V类还占34%，而且达标率下降，特别是宝山的16个考核断面全部为劣V类。

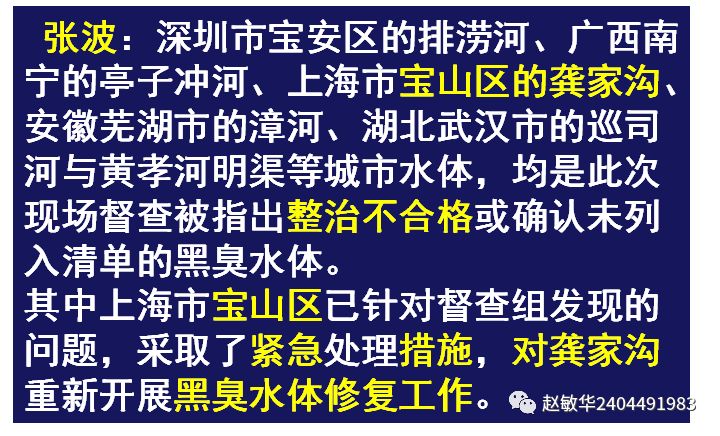

为什么是宝山？2018年7月26日张波又点名宝山，
宝山区的龚家沟整治不合格，
上海宝山区马上进行应急措施，进行处理；下面龚家沟案例介绍。

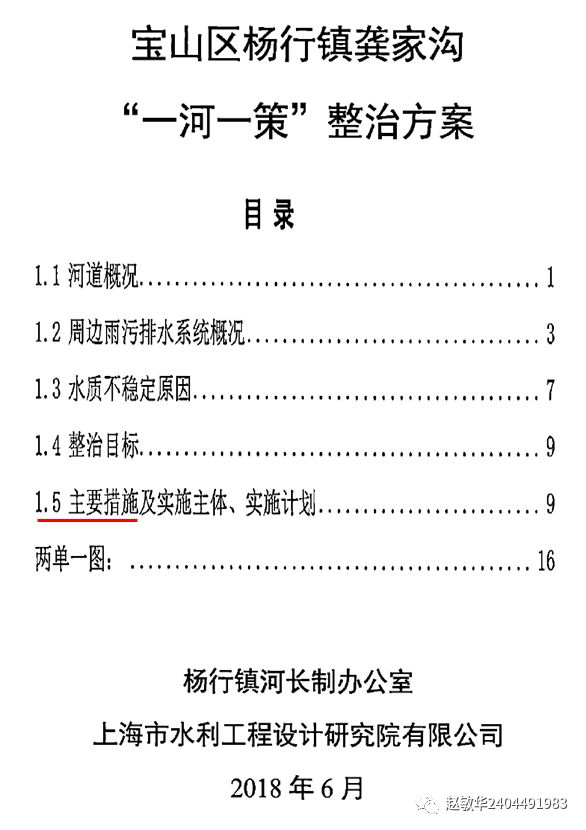

宝山区紧急治理，这是龚家沟重新整治的一河一策，
5月中旬督察后，宝山区马上整改，首先编制重新整治的一河一策修订方案。

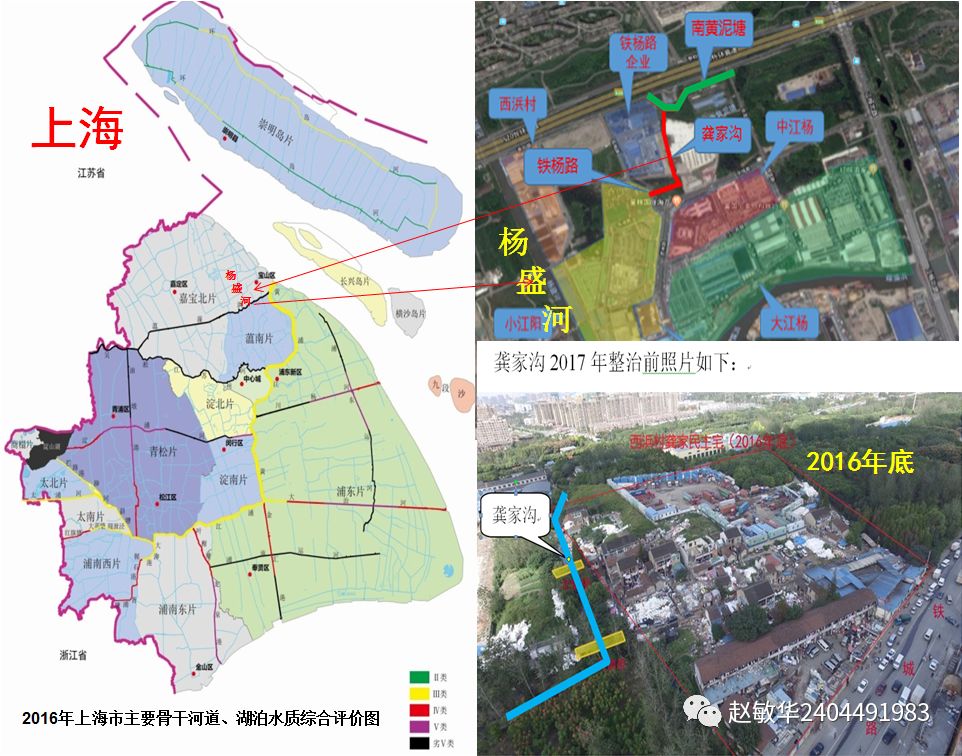

龚家沟南边是蕰藻浜，西边是杨盛河，东边是江杨北路。
沿蕰藻浜是仓储区和码头，人流活动很大。杨盛河在这：

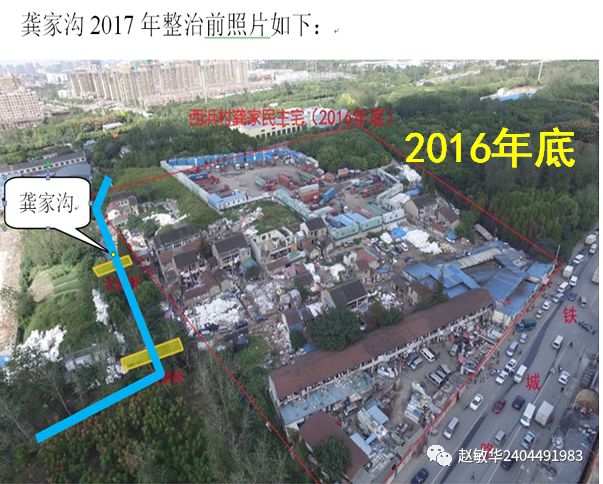

这2016年的一张照片，龚家沟位于城乡结合部地区的西浜村，
西浜村又是城中村，违章搭建很多。

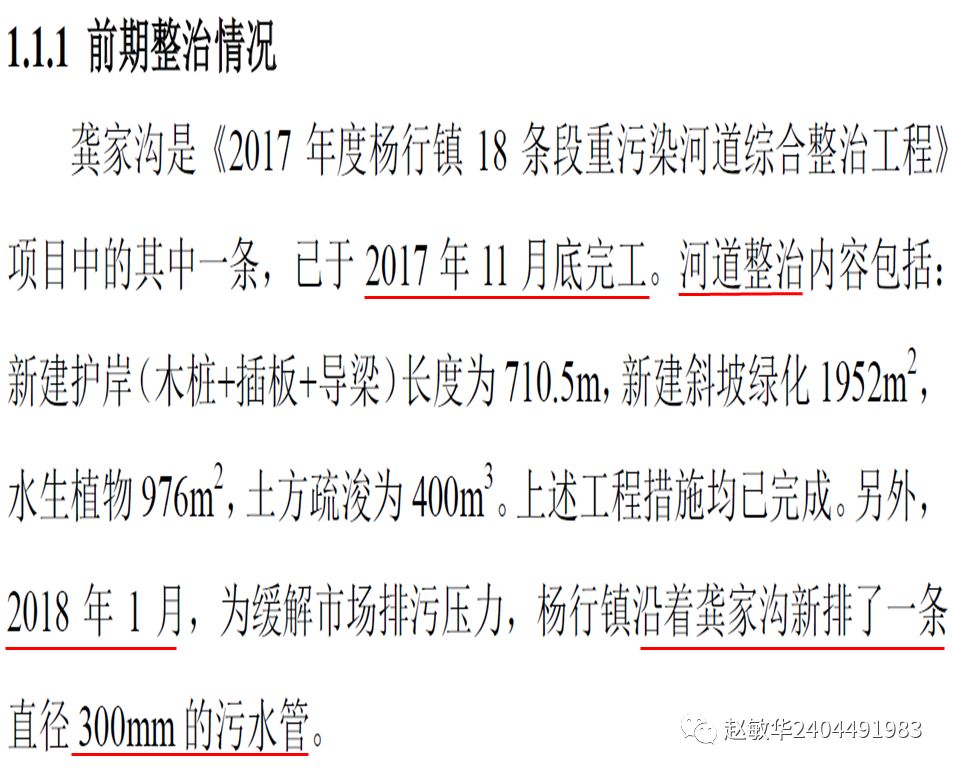

2017年11月，龚家沟先期整治完成；主要是河道整治工程：
包括护岸、绿化、水生植物、土方疏浚，今年1月排了一条污水管。

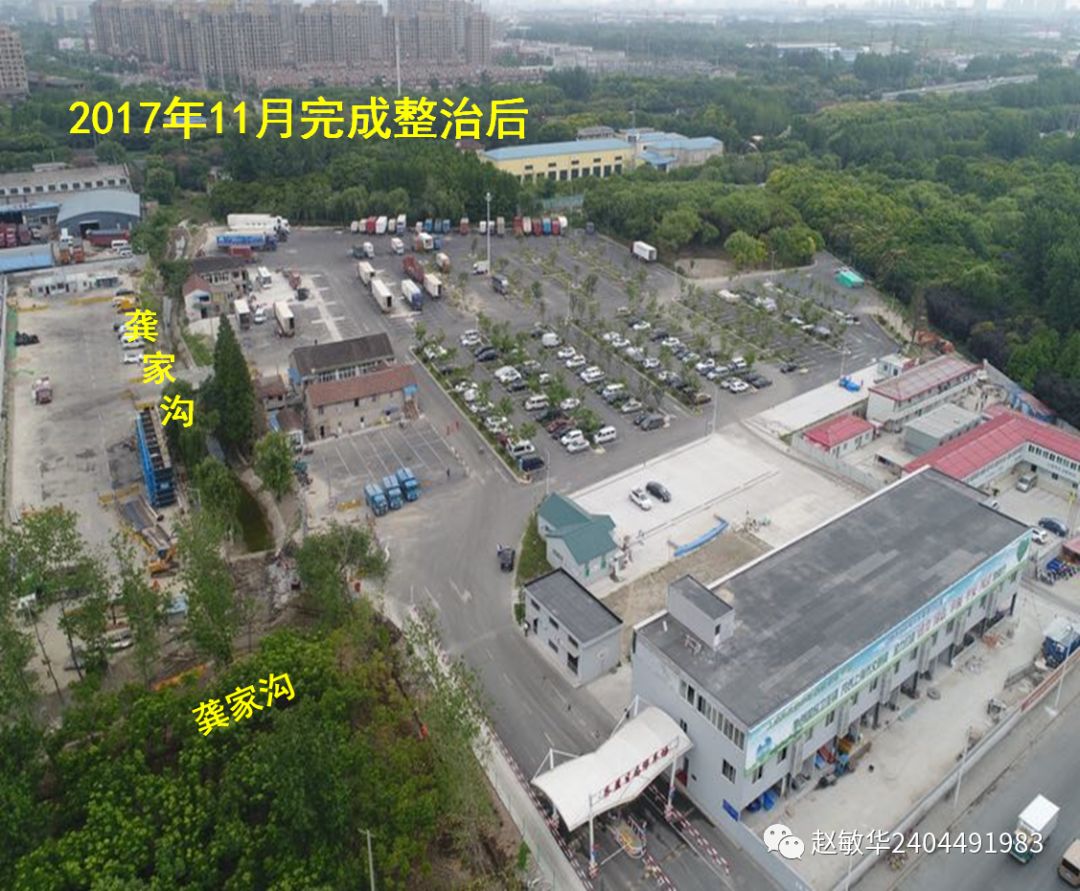

这是整治完成后，用无人机拍的一张照片，
这是5月17日环保督查的检测数据：

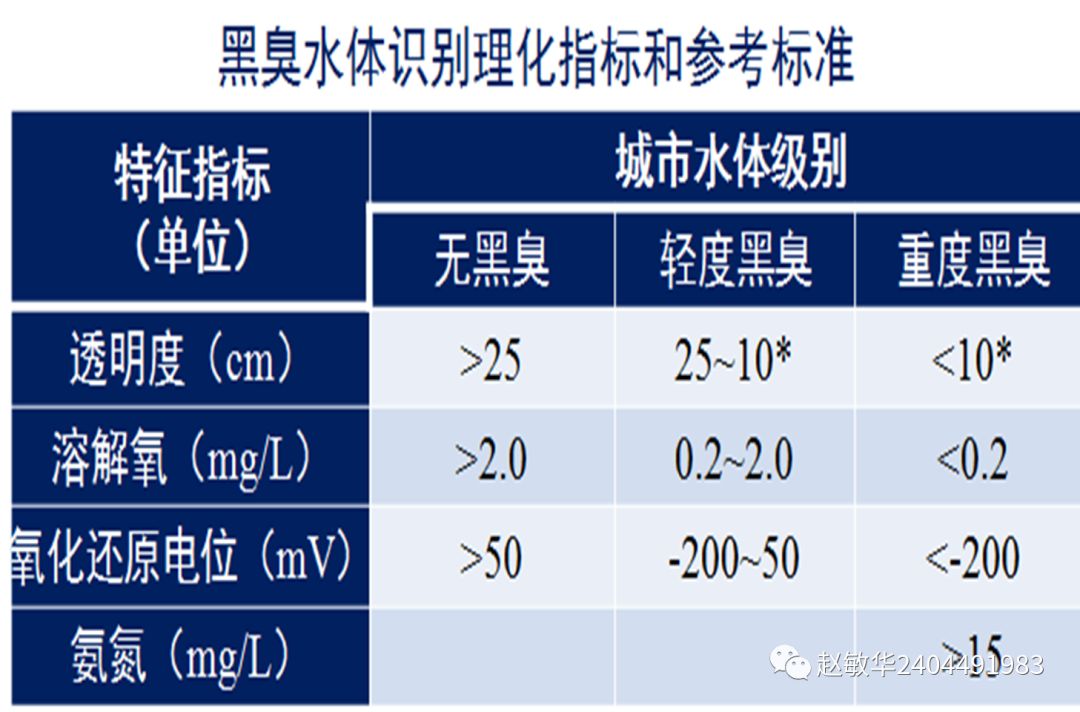

溶解氧0.2，氨氮32mg/l，属于严重黑臭水体标准。
水体透明度也很低，6月29日的监测数据下降很多。

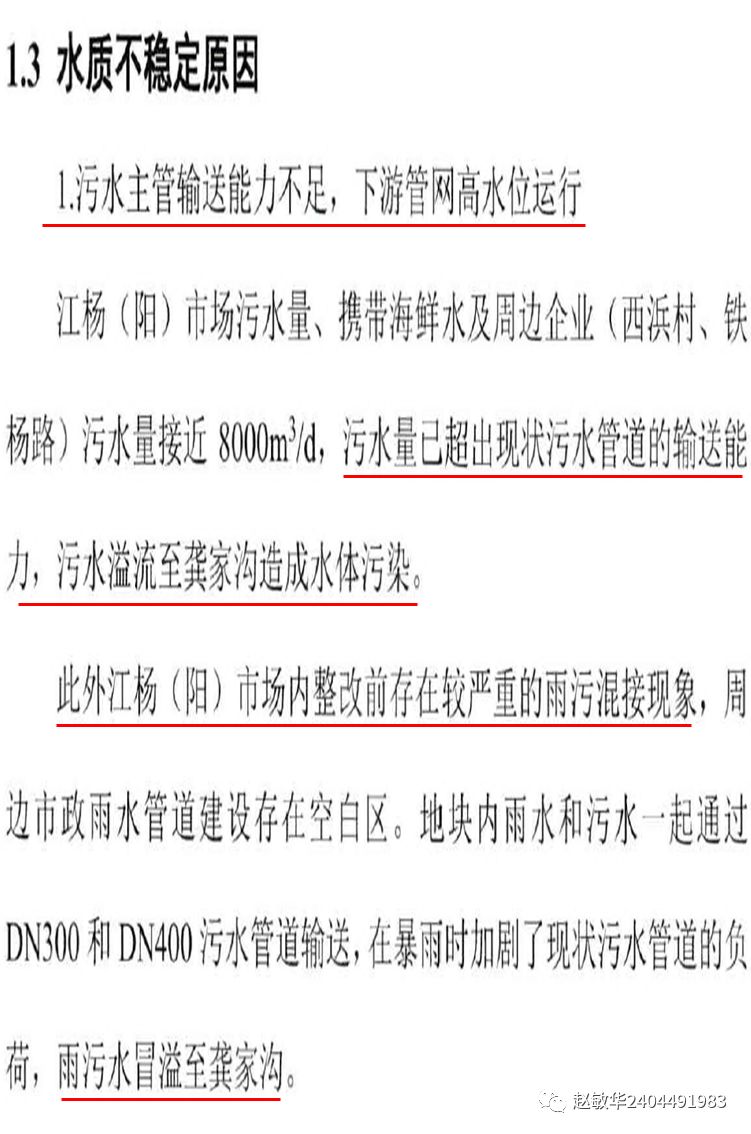

报告没讲“水质黑臭”，而是“5至6月份水质不稳定”。“水质不稳定”的原因，首先是污水管道问题，输送能力不足，
因为泰和污水厂还没建成，造成污水近期没有出路，

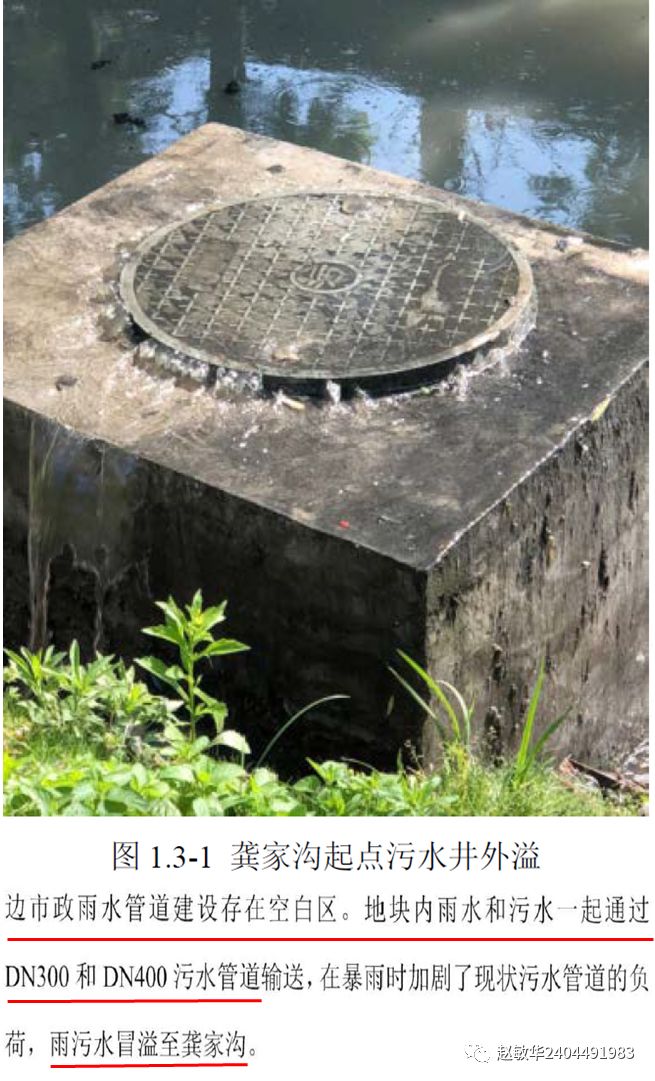

污水从井里溢出来了，溢出的都是污水。
第二个原因是水动力不足，自净能力弱。因为龚家沟是一条断头河，南边不通。

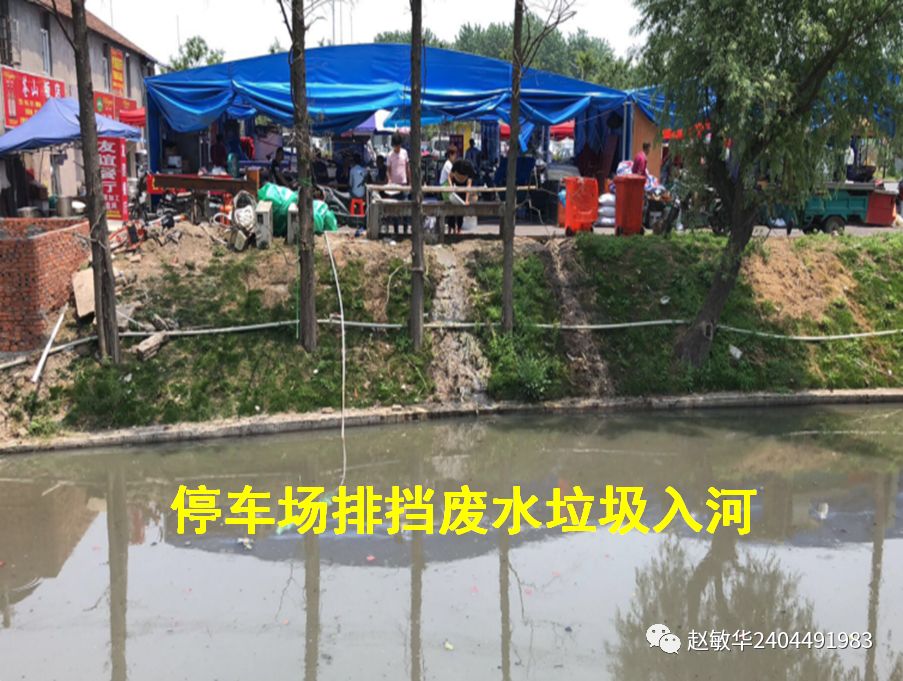

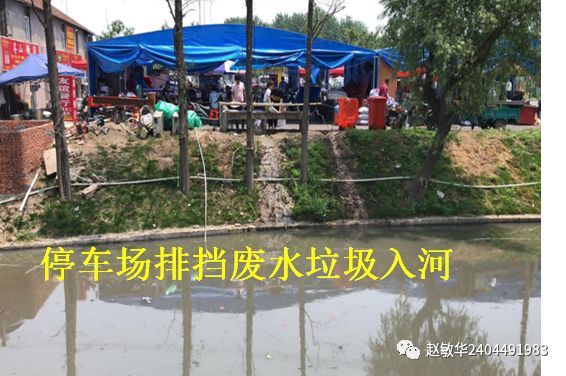

第三个原因是大排挡废水和垃圾污染，因为这个地方是码头仓储区，集装箱卡车司机喜欢，就开了很多大排挡，
大排档的污水直接排入河道，照片中大排挡很热闹。

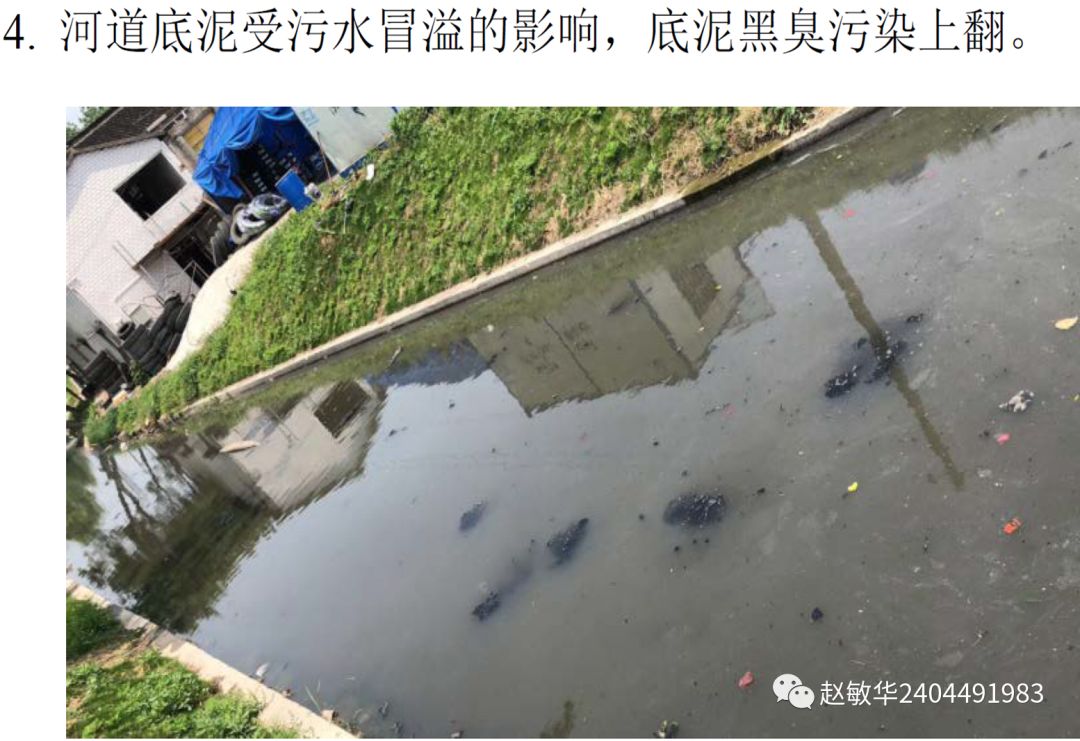

第四个原因是底泥污染，底泥污染往上翻。

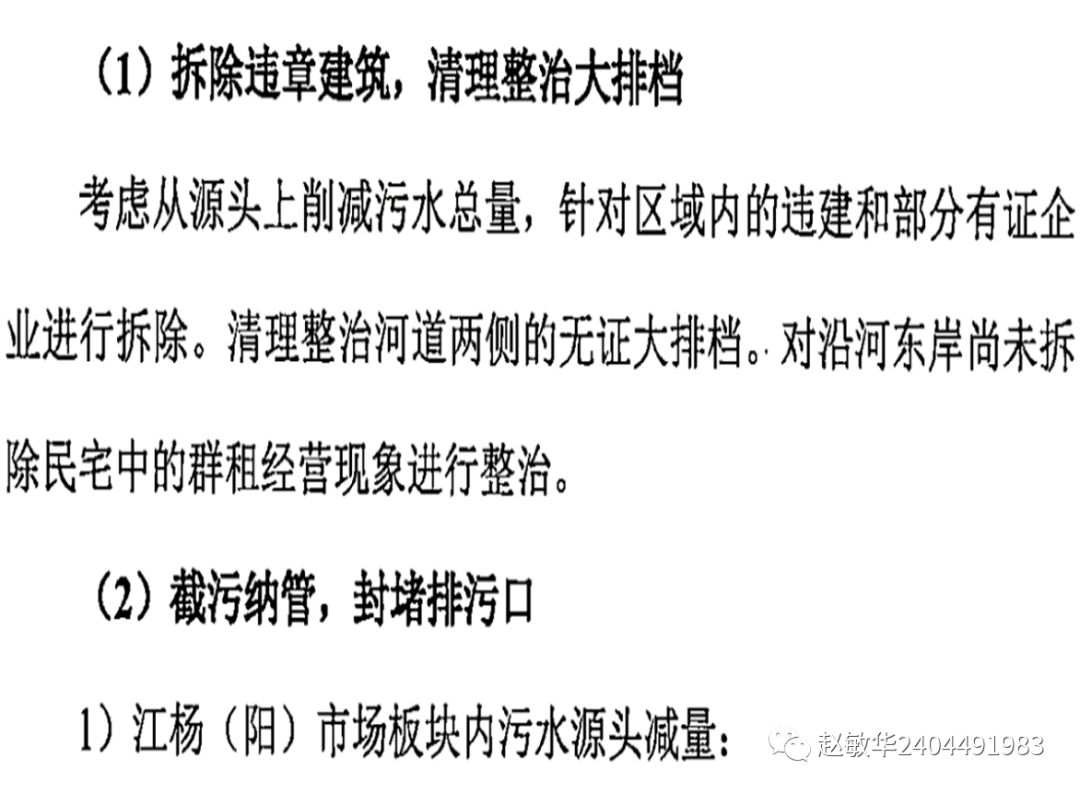

黑臭原因分析后，要采取对策。第一个对策是整治大排挡，拆除违章建筑，
第二封堵排污口特别大排挡污染严重，

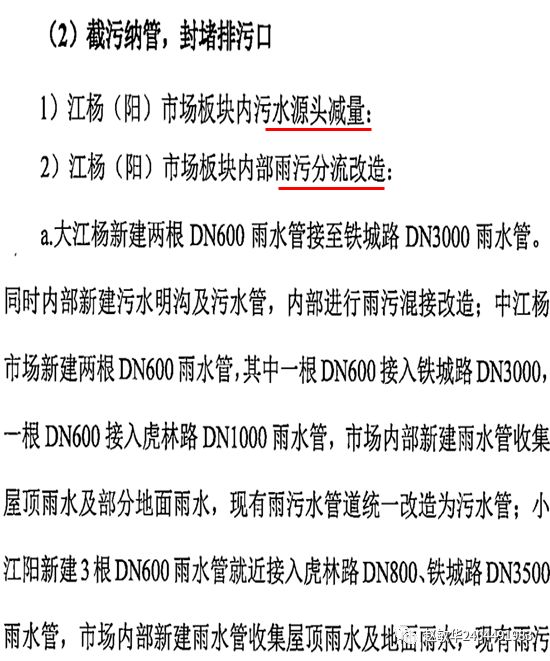

第二个对策是雨污分流改造，

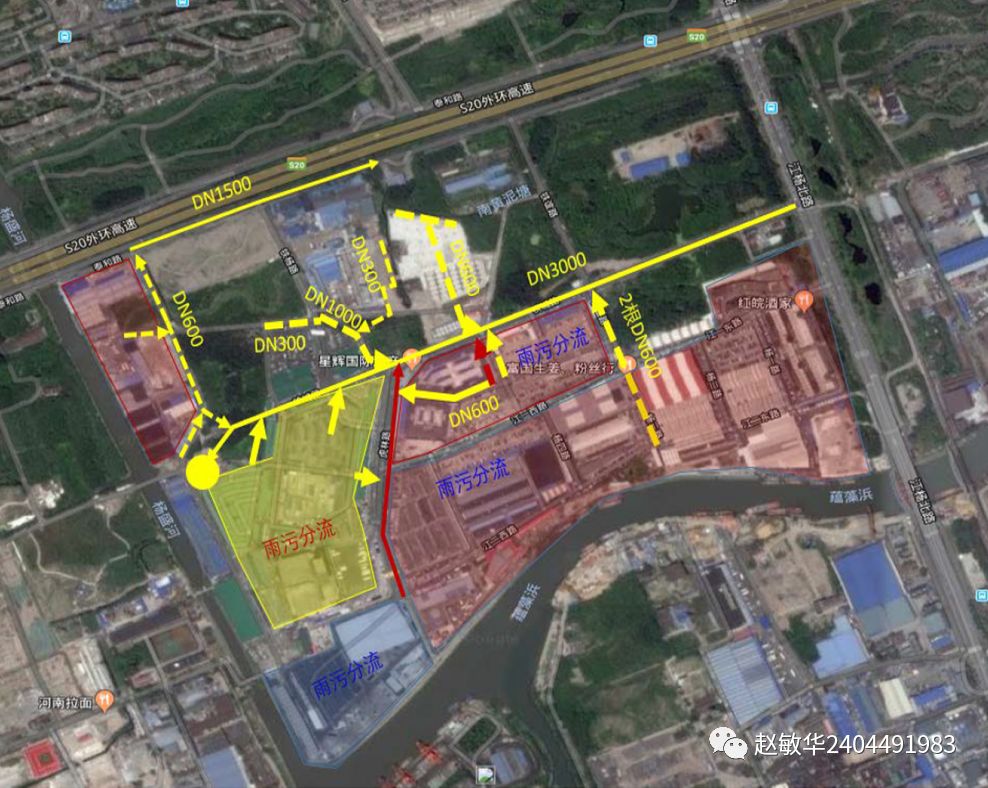

这是分流改造图。

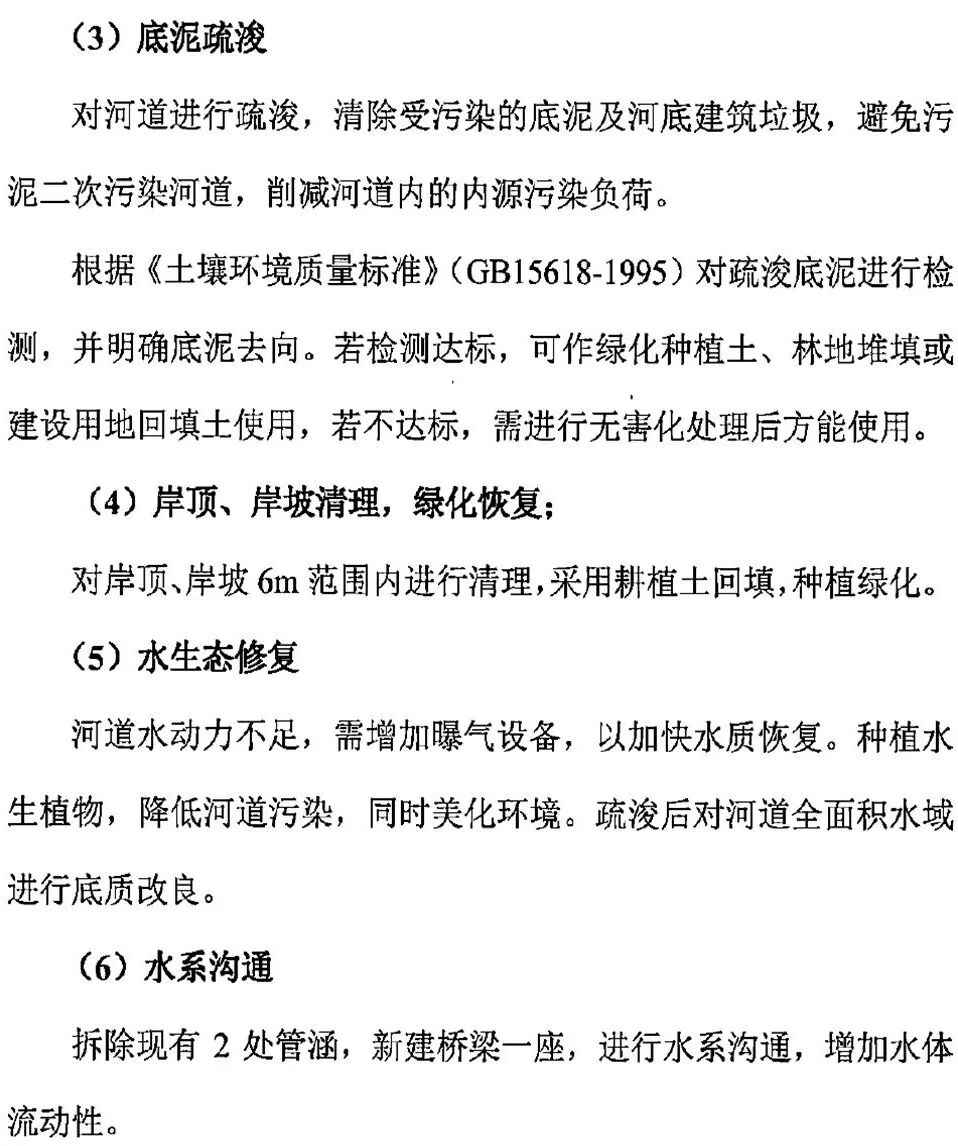

第三个对策措施是底泥疏浚；
还有岸坡整治、水生态修复、水系沟通。
第七个措施，增加应急处理设备。

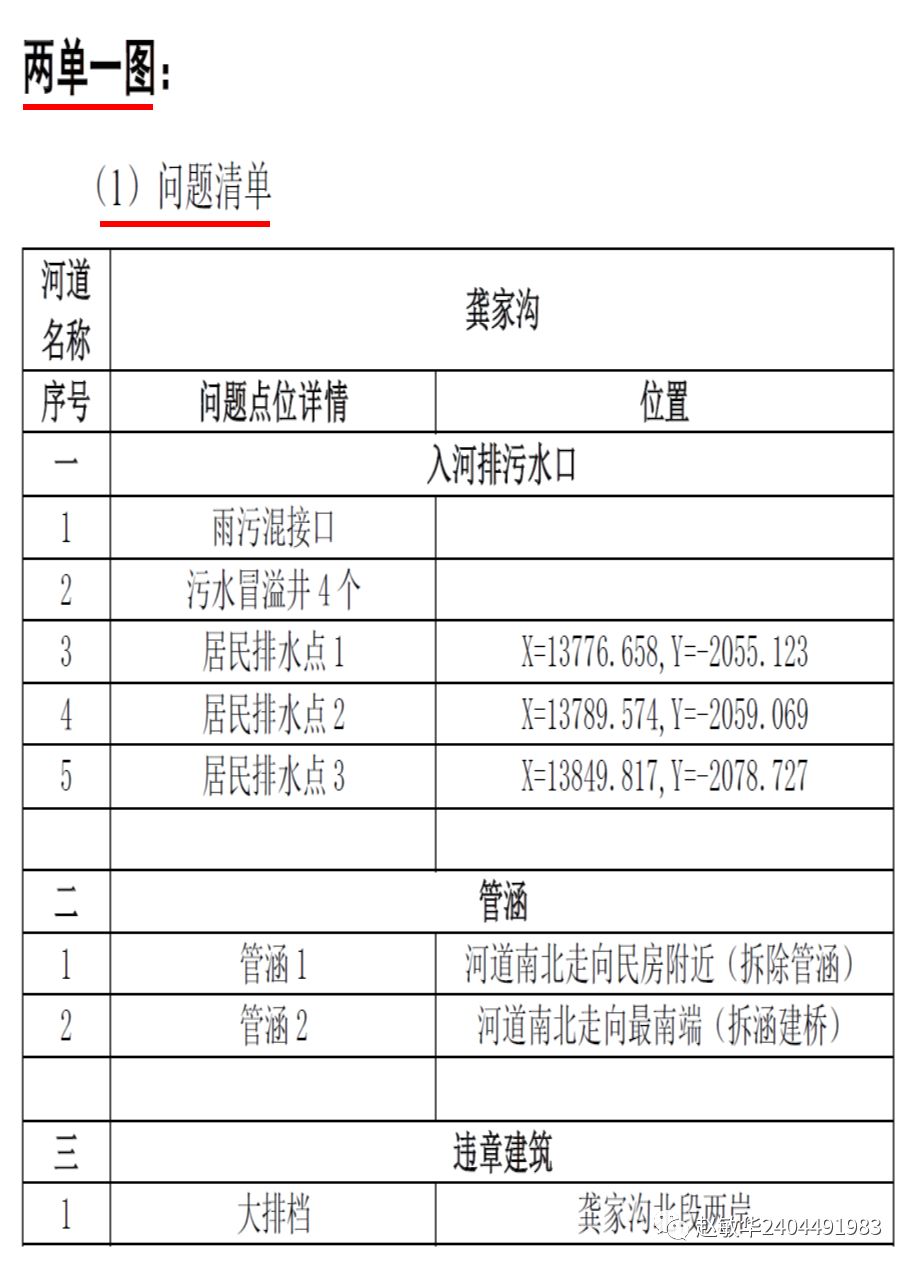

上海的“一河一策”，核心内容是“两单一图”。

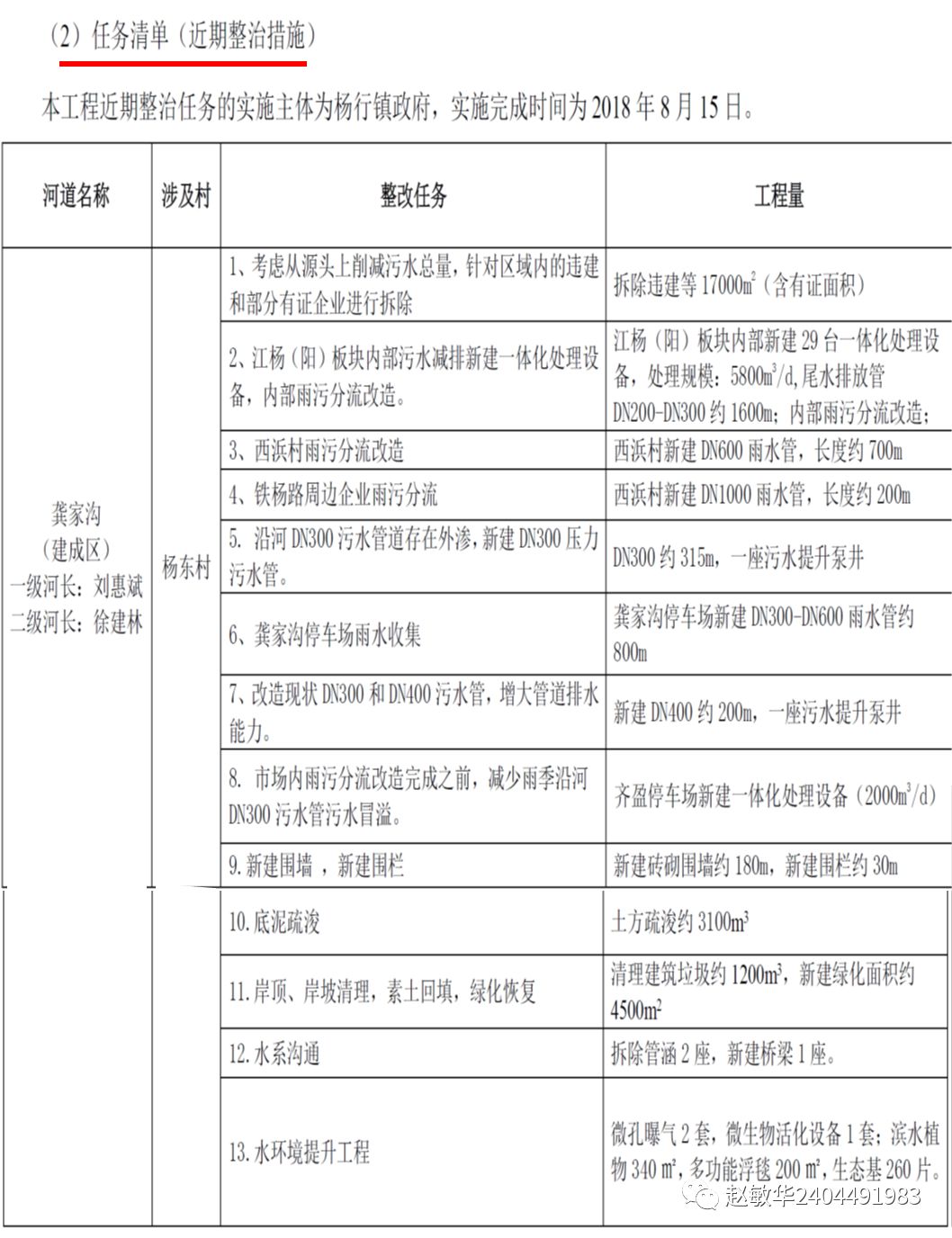

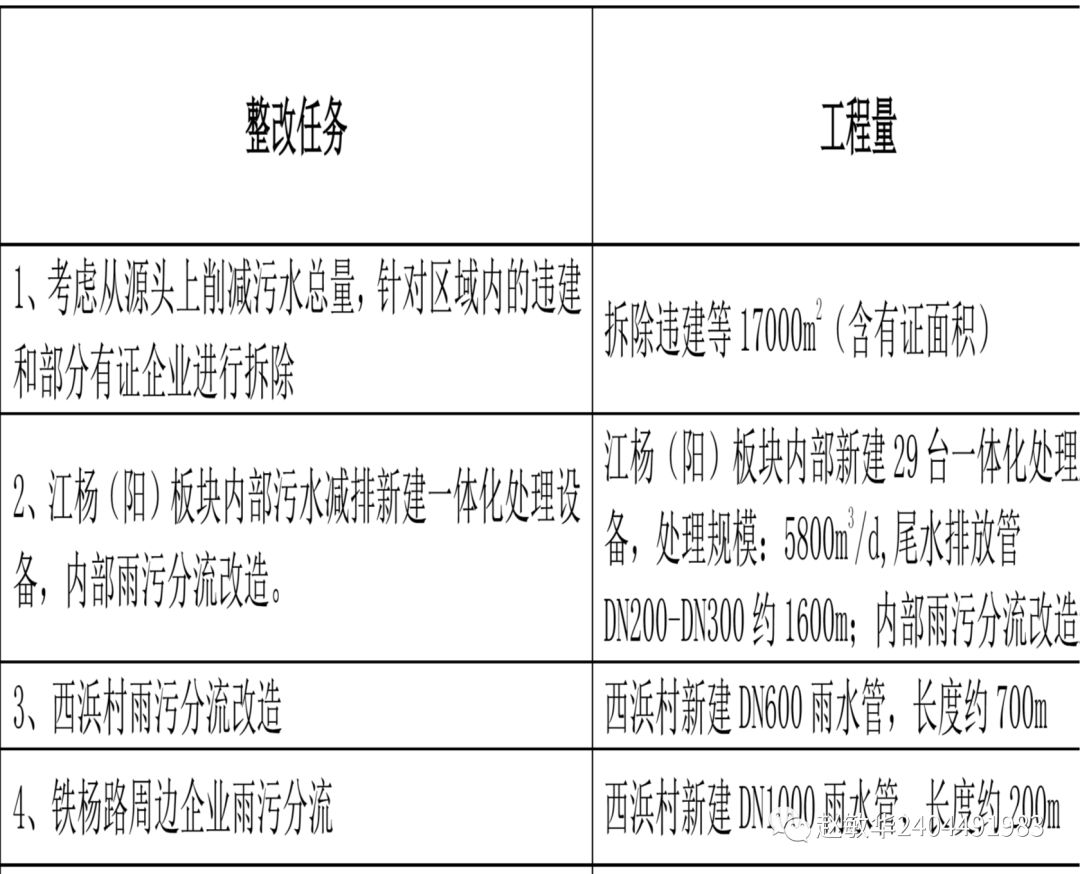

第一问题清单，把问题梳理出来，第二任务清单，有13项任务，一条一条列出来，整改任务和工程量。
整治任务分三类；第一类源头治理和分流改造，任务清单表中的任务1、2、3和任务4。
第二类任务是中途的管网新建和改造，具体有任务5、6、7和任务8。

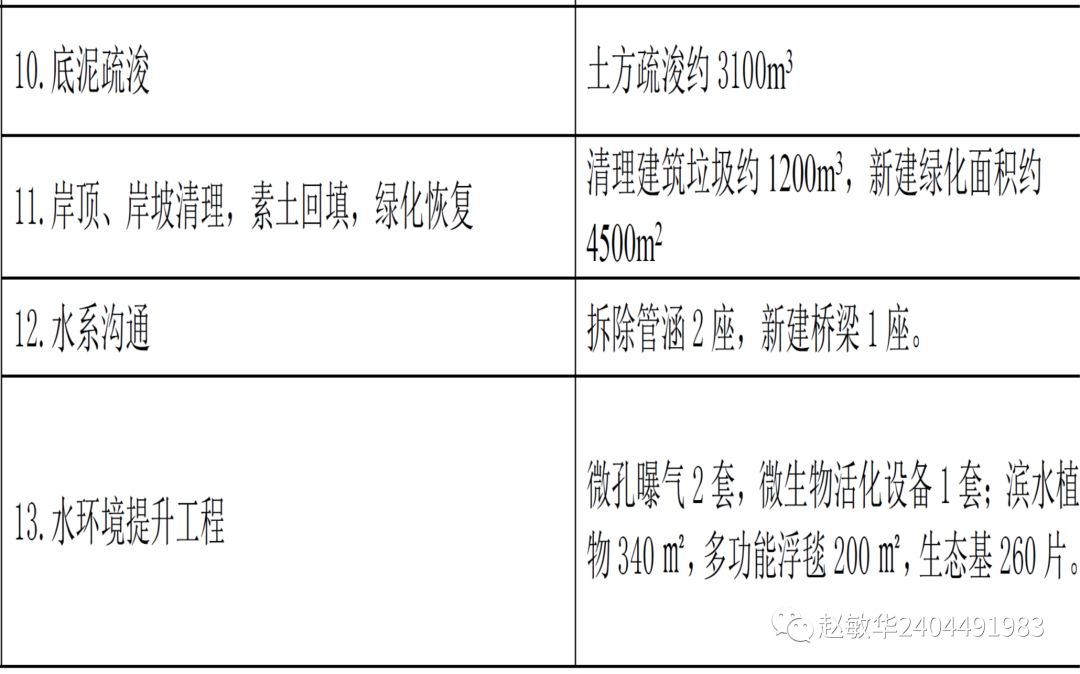

第三类任务是末端治理，具体有任务10、11、12和任务13，
末端治理包括底泥疏浚、岸坡整治、水系沟通和环境提升等等。
这是“二单一图”中的图。
最重要是什么呢？是“截污纳管”，因为“黑臭在水里，根源在岸上，关键在排口，核心在管网”，黑臭水体必须系统治理。
