调整传输模式优化王者荣耀卡顿小区
焦作联通网络优化中心:王宁,刘晓惠
焦作联通孟州王大义煤矿机械厂移动F_1(JZFHOA442_1)小区王者荣耀游戏严重卡顿,根据省网络优化中心统计,一周内该小区王者荣耀总局数达到126局,严重卡顿局数占比达到了9.5%。随后,焦作联通网络优化中心对该问题小区展开了分析及调整。
一、问题分析

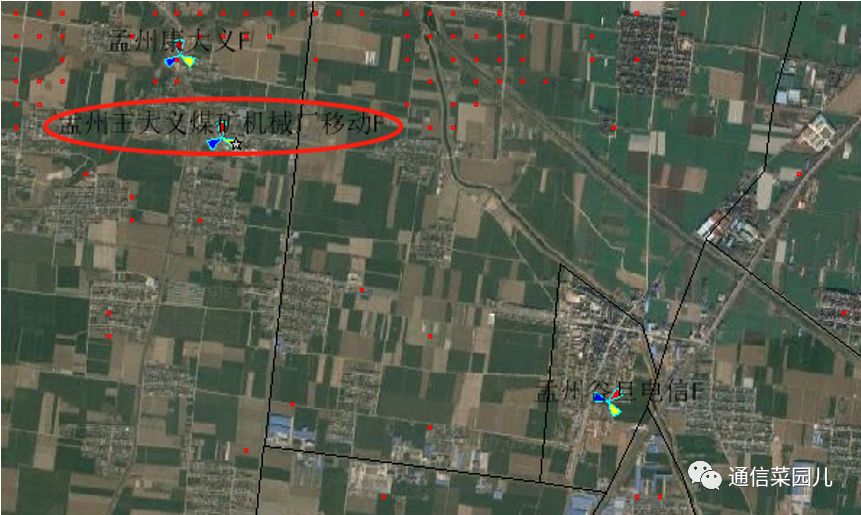

(一)小区覆盖情况:孟州王大义煤矿机械厂移动F_1,覆盖场景为农村区域,周边基站稀少,与主覆盖方向距离最近的孟州谷旦电信F基站相距约3.05km,RSRP差栅格点较少,覆盖良好。
(二)沃网络指标:从沃网络提取孟州王大义煤矿机械厂移动F_1最近5天的相关指标,从数据来看,同时参照省公司CQI专项优化的问题小区定义:
(1)平均CQI差问题小区:平均CQI<9的问题小区。
(2)CQI质差小区:小区下行CQI<7的采样点占比大于20%。
发现该小区为CQI差问题小区。
分析时间 | 对象名称 | CQI<7占比 | 平均CQI | RRC连接平均数(个) | 下行PRB平均利用率(%) | 空口下行业务流量(GB) | 小区级下行单用户平均感知速率(Mbps) | 平均每PRB干扰噪声功率(dBm) |
2018-03-21 | JZFHOA442_1 | 22.48% | 8.91 | 15.57 | 9.67 | 15.13 | 17.57 | -112.197 |
2018-03-22 | JZFHOA442_1 | 25.85% | 8.59 | 14.26 | 14.11 | 27.15 | 18.26 | -112.677 |
2018-03-23 | JZFHOA442_1 | 26.77% | 8.48 | 14.25 | 12.12 | 23.53 | 16.65 | -112.239 |
2018-03-24 | JZFHOA442_1 | 26.04% | 8.29 | 13.99 | 10.87 | 21.47 | 18.12 | -112.416 |
2018-03-25 | JZFHOA442_1 | 18.96% | 8.68 | 13.36 | 8.50 | 18.76 | 20.86 | -112.666 |
二、处理方法
孟州王大义煤矿机械厂移动F_1的现有传输模式为TM3内部切换模式。TM3即大延迟分集的开环空分复用,适合UE高速移动场景,使用2或4天线端口。根据外场调整优化经验,将TM3内部切换模式修改为TM4内部切换模式后,小区的CQI上报会有明显改善。TM4即闭环空分复用,适合信道条件较好的场合,可以提供较高的传输速率,使用2或4天线端口。
传输模式 | 名称 | 技术描述 | 备注 | 应用场景 |
TM3 | 开环空间复用 | 终端不反馈信道信息,发射端预定义的信道信息来确定发射信号 | 不需反馈PMI上行指示 | 信道质量高且空间独立性强(高速移动) |
TM4 | 闭环空间复用 | 需要终端反馈信道信息,发射端根据该信息进行信号预处理以产生信道空间独立性 | 需反馈PMI上行制式 | 信道质量高且空间独立性强,终端静止性能好(低速) |
该套参数适用场景为农村以及城区室分场景(低速用户分布场景),不可用于城区、县城、高速、高铁等场景,因为此类场景高速移动用户较多。
三、处理效果

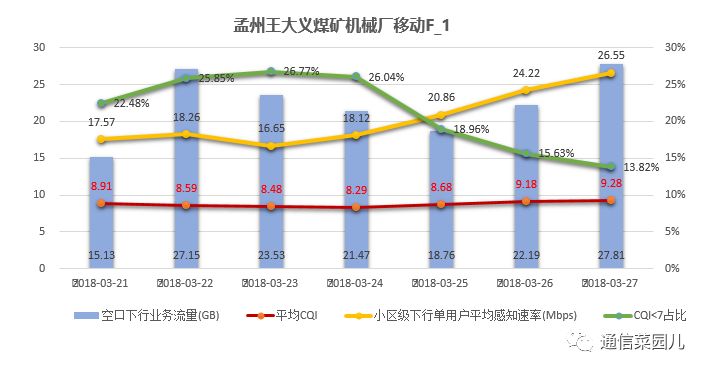

孟州王大义煤矿机械厂移动F_1覆盖场景适用于上述参数调整,将其传输模式由TM3调整为TM4后,CQI有明显改善,下行速率和业务量也有明显提升。
(编辑:运行维护部,焦伟)
