本案德国独立小住宅的建造特点：

1、  下部是一层高度的钢筋混凝土结构的地下室；上部是工厂加工制作的木结构构件，在施工现场拼装组合搭建形成的一层半结构楼层。

（“一层半”结构楼层，即：下部是完整的一层，而上部则是属于半层。所谓“半层”，按照欧美某些地方的说法：只要上部顶层，空间高度上，有的地方低于该层总高度的一半，比如，坡屋顶阁楼内部，靠近屋檐的区域，空间高度就较小，这种楼层就叫做“半层”。）

（本案独立小住宅，在德国来说，是属于比较普通的民居住宅。在外观上看起来，本案德国独立小住宅，像是使用砖块墙体建造的楼房，其实，这层砖块墙体是不承重的，仅仅起到保护性的围护作用。也就是说，地面上看到的本案独立小住宅，内部承重结构，是属于木结构承重框架。）

近似长方体的独立小住宅附属车库，使用“粘土空心砌块”砌筑墙体，现浇钢筋混凝土平屋顶结构。

2、 地下室部分：

（1）、地下室基础底板，属于是现浇钢筋混凝土结构；底板的下部，有防水隔潮、保温隔热的构造。

（2）、地下室外墙，采用工厂生产的预制钢筋混凝土大板，现场吊装拼装围护建造。

（3）、地下室内部隔墙，大部分是使用类似我们国内火电厂的副产品——粉煤灰加工的“蒸压粉煤灰砖”砌筑，少部分地下室的隔墙，是使用“蒸压加气混凝土砌块”砌筑的。

（4）、地下室上部钢筋混凝土结构的水平楼盖，采用两阶段施工法：第一阶段，支撑铺设露出一半钢筋笼的预制混凝土薄板（国内称之为“叠合板”）；第二阶段，在预制混凝土薄板的上部，布放钢筋网、穿插管线，然后现浇混凝土；最终，上下两层混凝土形成整体结构的楼板层。

（5）、地下室的外侧，涂刷沥青材质的液体防水材料；使用“保温钉”固定一层浅粉红色的挤塑XPS聚苯乙泡沫保温板；保温板的外侧，铺贴一层专用防水卷材；地下室外侧底部，使用碎石埋设橙色的排水管道。

地下室外侧位置，采光井收集的雨水，与下部的污水管道相连，房屋的四角，污水管道上，连接安装竖向的雨水井。地下室的外侧上部，使用土壤回填压实。

3、一层半楼层部分

（1）、墙体

①预制木结构墙板，外侧粘贴白色的阻燃型挤塑XPS聚苯乙烯泡沫保温板（最终户外看到的墙面是后续施工砌筑的砖红色的非承重砖墙体）。

②木结构框架中间，填充固定黄色的无机物材质的不燃型玻璃纤维毡毯，然后钉设一道隔潮薄膜，再钉贴防火型纸面石膏板。

（2）、楼面

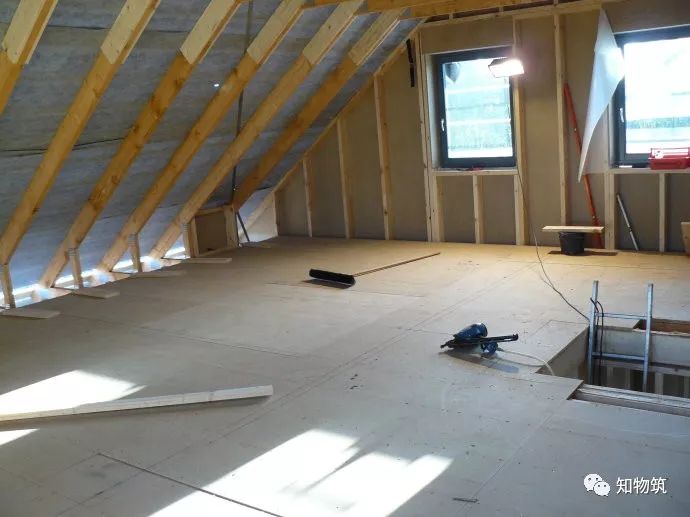

上部木结构屋架的下弦杆，即为水平承重楼面的结构的骨架。

（3）、屋顶

采用典型的德国民居屋顶构造方式：粘土瓦屋面+挂瓦木搁条+顺水木搁条+防水卷材层+木结构屋架+填充玻璃纤维保温毡毯+隔潮卷材层+防火纸面石膏板+室内粉刷。

多榀木结构屋架之间，使用不锈钢钢带交叉设置拉接，以增加屋盖的整体稳定性能。

4、功能设施部分

（1）、屋顶安装太阳能集热系统

（2）、室内采用地板采暖方式，地面构造中设置特厚的挤塑XPS聚苯乙烯泡沫保温层，铺设防水隔潮层。

（3）、地下室设备间内部，安装有“空气源热泵系统”，与屋顶集热板系统以及热水存储罐，综合利用。

（4）、室外附近地面上，埋设预制钢筋混凝土雨水收集罐。污水以及雨水经过处理之后排放。

…………

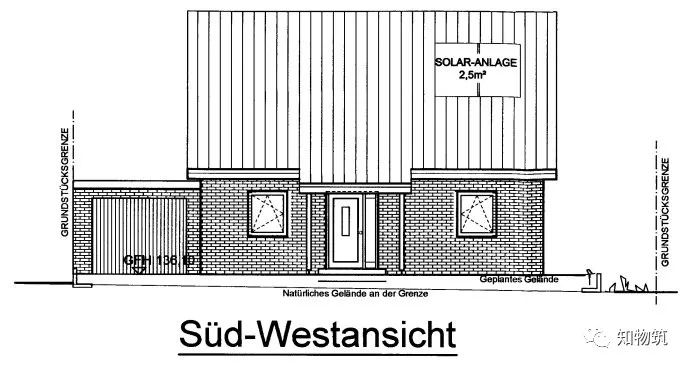

西南立面图

Süd - Westansicht

西南立面图

GRUNDSTÜCKSGRENZE

物业范围

SOLAR ANLAGE 2, 5m²

太阳能系统2.5平方米

GFH 136.10

GFH（Ground Floor Height——地面高度）136.10米

Natürliches Gelände an der Grenze

自然地形的上边界

Geplantes Gelände

规划地形

东南立面图

Süd - Ostansicht

东南立面图

STR 135,85

STR（Street——街道）高度135.85米

GRUNDSTÜCKSGRENZE

物业范围

Geplantes Gelände

规划地形

Natürliches Gelände Hausmitte

自然地形改造措施

西北立面图

Nord - Westansicht

西北立面图

GRUNDSTÜCKSGRENZE

物业范围

STR 135,85

STR（Street——街道）高度135.85米

Natürliches Gelände an der Grenze

自然地形的上边界

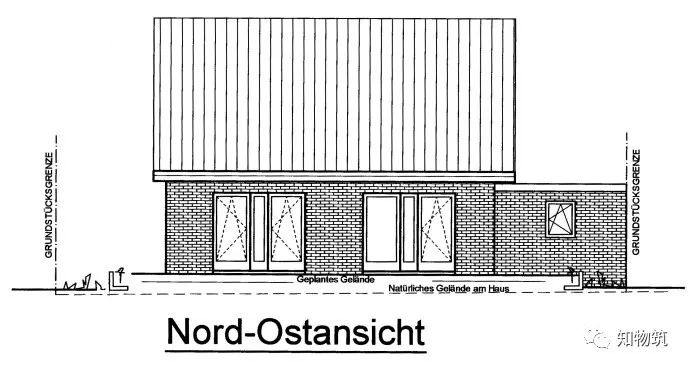

东北立面图

Nord - Ostansicht

东北立面图

GRUNDSTÜCKSGRENZE

物业范围

Geplantes Gelände

规划地形

Natürliches Gelände am Haus

住宅的自然地表

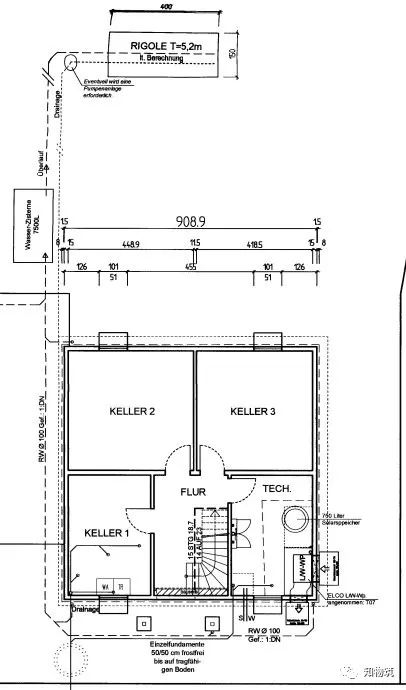

地下室平面图以及建造场地管道线路布置图

KELLER

地下室

FLUR

走廊

TECH.

德文Technologie-技术缩写TECH.，图中TECH.表示设备间

RIGOLE T=5,2m

排水沟 深度T（tief）=5.2米

It. Berechnung

它的计算

Eventuell wird eine Pumpenanlage erforderlich

最终将需要一个抽水系统

Drainage

排水

Überlauf

溢出

Wasser Zisterne 7500L

水箱7500升

S

Strom

电力电缆

W

Wasser

供水管线

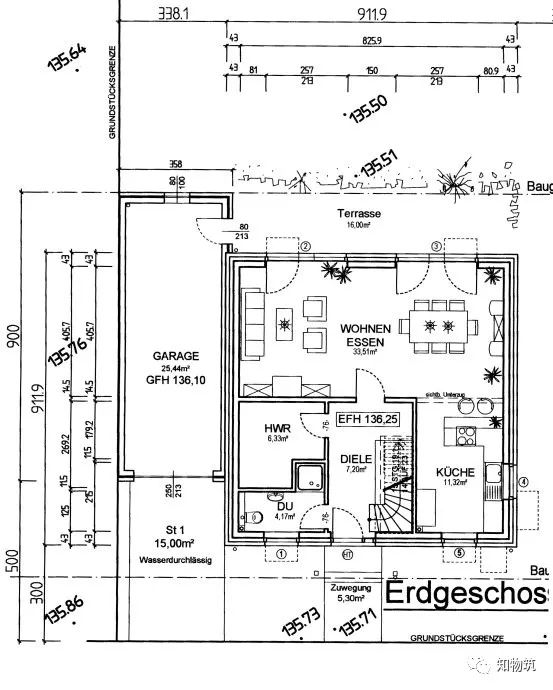

一层平面图

Erdgeschoss

一层平面图

Erdgeschoss (EG) 一楼（德文：底层，中文：一层）

WOHNEN ESSEN

起居饮食

KÜCHE

厨房

HWR

HWR（Hot Water Recirculation——热水循环）

DU

Dusche

淋浴间

EFH 136,25

EFH（Erdgeschoss Floor Height——一楼楼面高度）136.25米

DIELE

入口

Terrasse

露台

GARAGE

车库

wasserdurchlässig

渗透水

zuwegung

通路

二层平面图

Dachgeschoss

二层平面图（Dachgeschoss——阁楼）

KIND

儿童房间

BAD

卫生间

SCHLAFEN

卧室

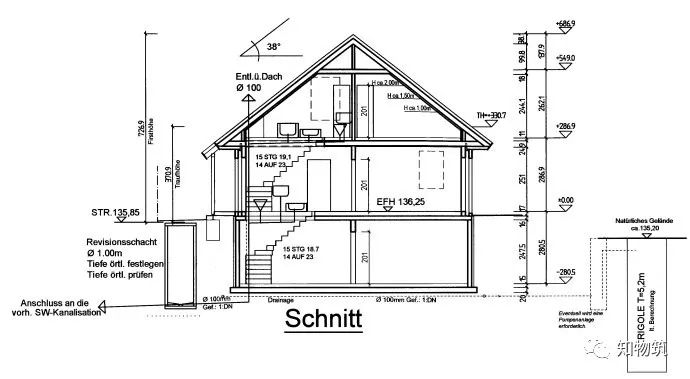

剖面图

Schnitt

剖面图

Natürliches Gelände ca. 135,20

自然地形大约135.20米

Eventuell wird eine Pumpenanlage erforderlich

最终将需要一个抽水系统

Drainage

排水

Entl. ü. Dcch

通风口-海拔-屋顶

Traufhöhe

屋檐

Firsthöhe

屋脊高度

Prüfen

检查

…………

本案德国独立小住宅建造视频资料1——独立住宅预制木结构构件运到施工现场视频

本案德国独立小住宅建造视频资料2——施工现场拼装组合搭建独立小住宅的建造过程视频

独立小住宅施工建造场地

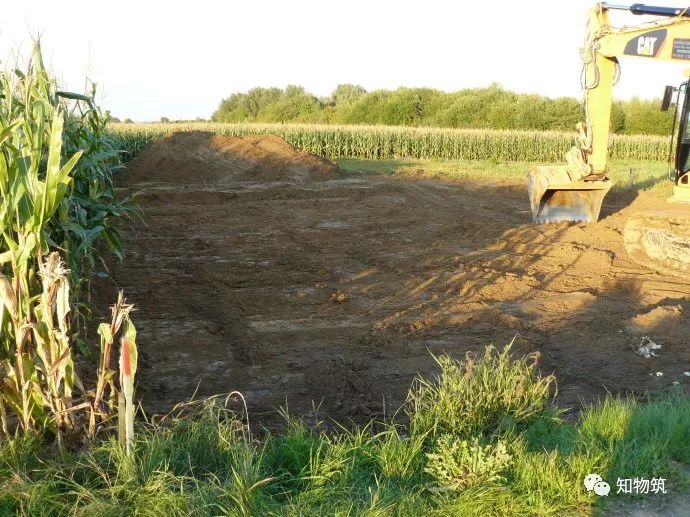

场地平整

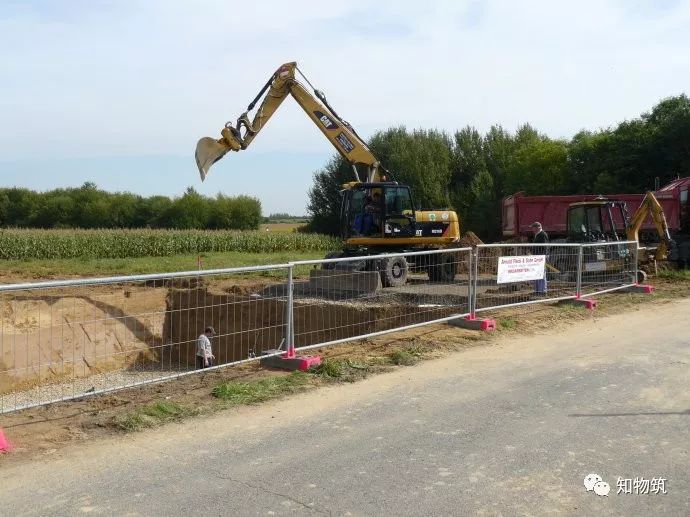

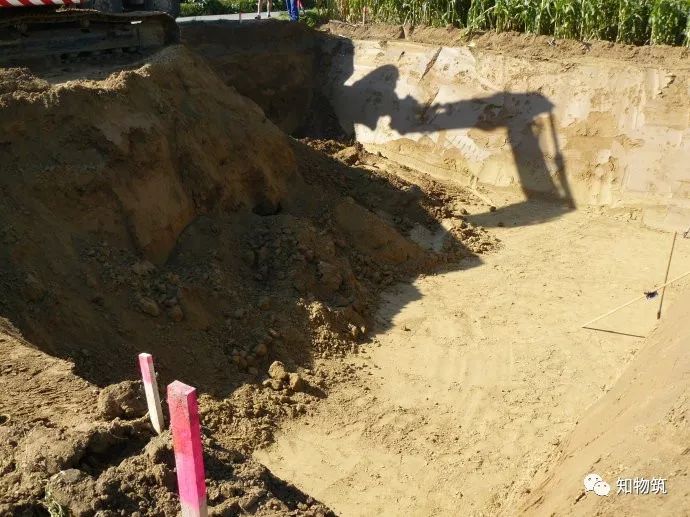

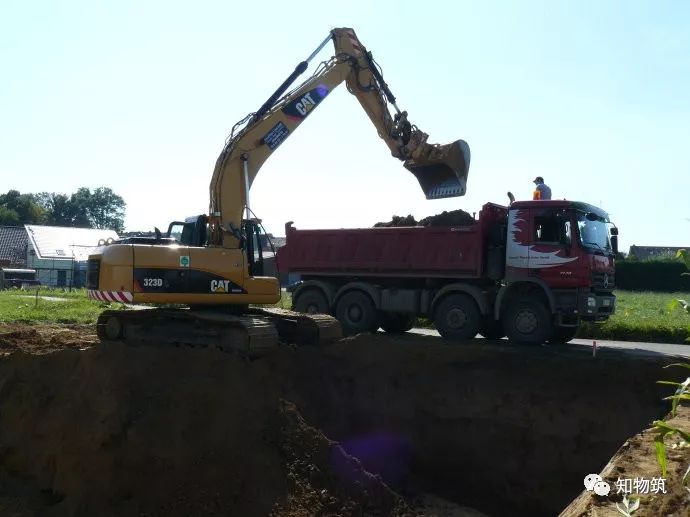

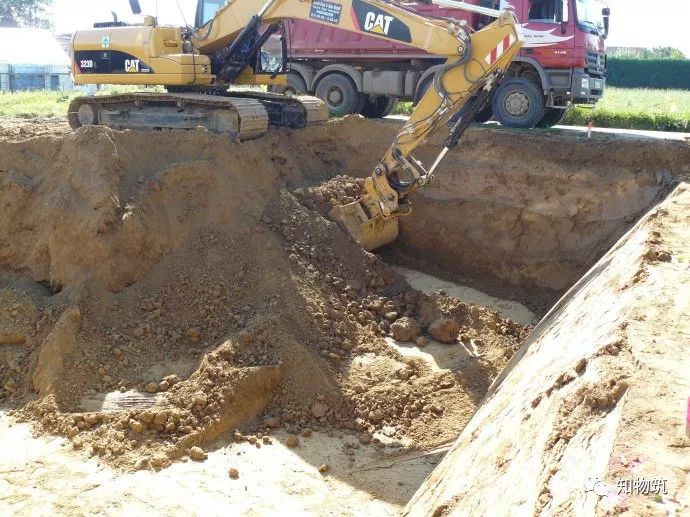

地下室基坑挖掘施工现场

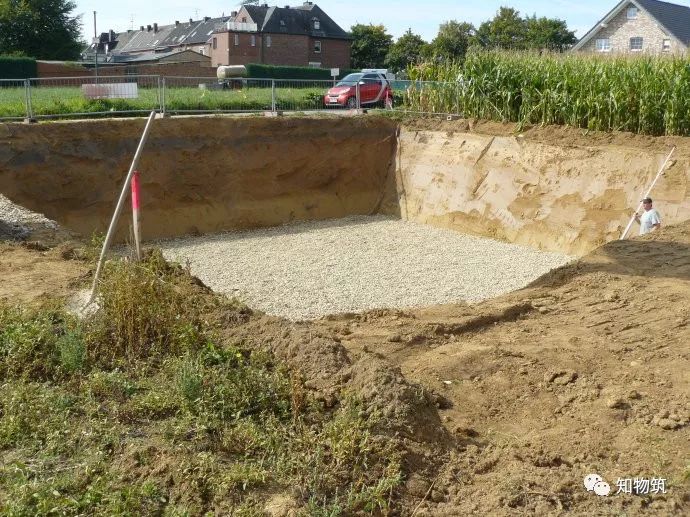

地下室基坑坑底铺设碎石垫层

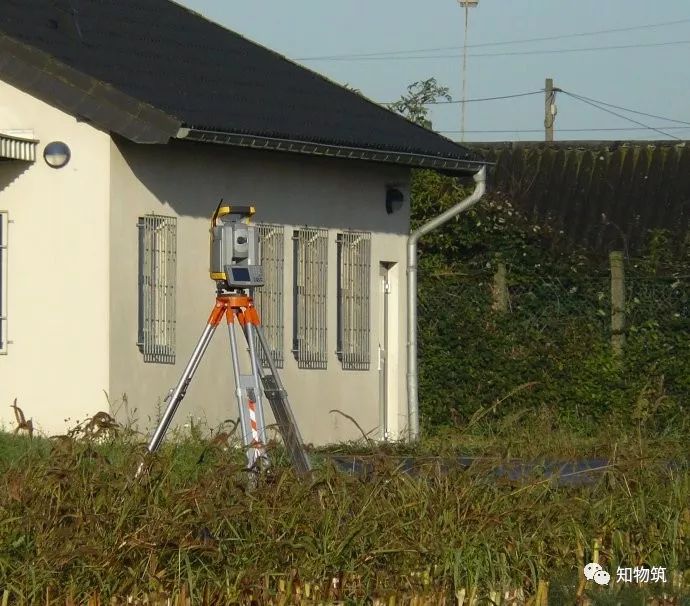

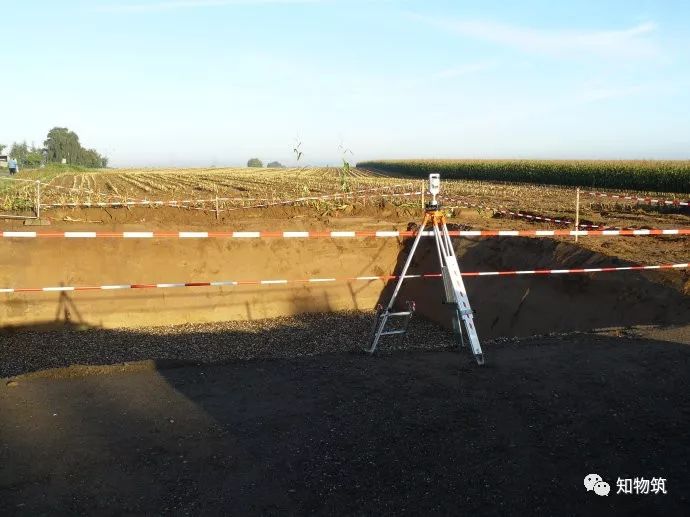

借助仪器精准测量

地下室坑底，碎石垫层，预埋管道，铺设特厚浅粉色挤塑XPS聚苯乙烯泡沫保温板，施工现场。

浅粉色挤塑XPS聚苯乙烯泡沫保温板的上方，铺设一层防水隔潮薄膜。

施工现场的移动式厕所

放置钢筋网的垫支支架

布设地下室下部基础底板的钢筋网

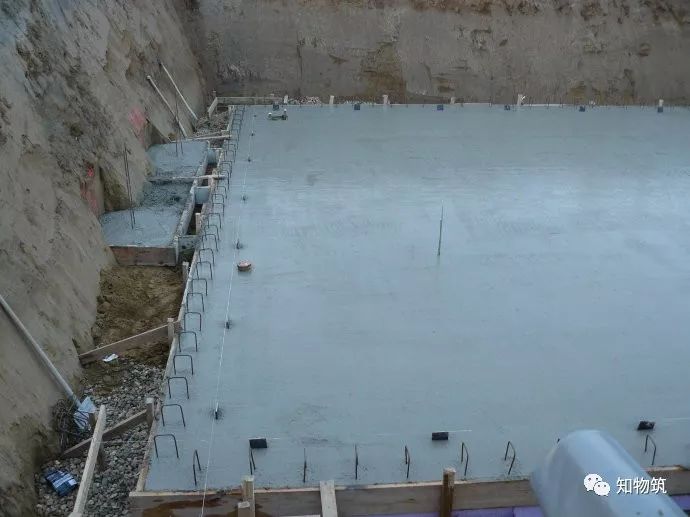

地下室基础底板，混凝土浇筑完毕。

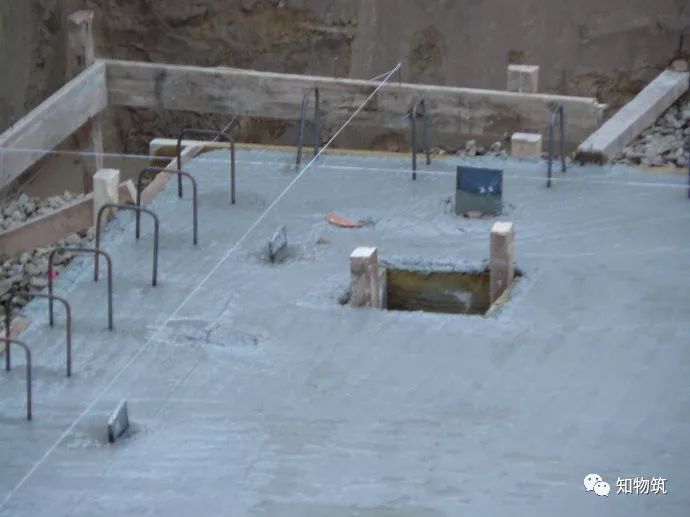

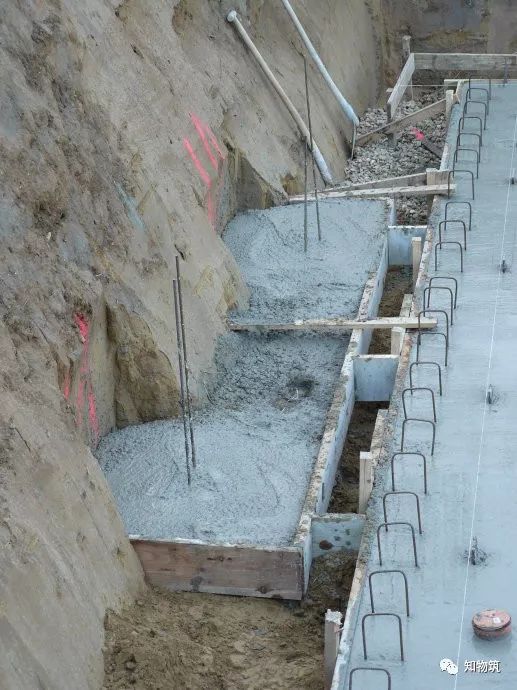

两根独立柱基础附近局部特写

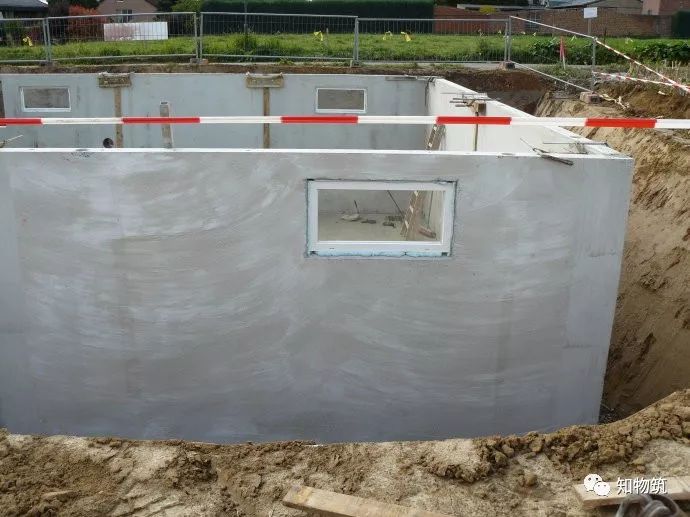

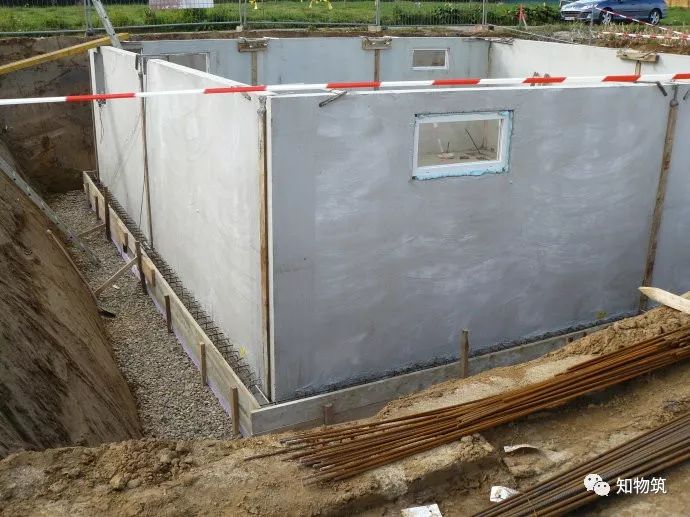

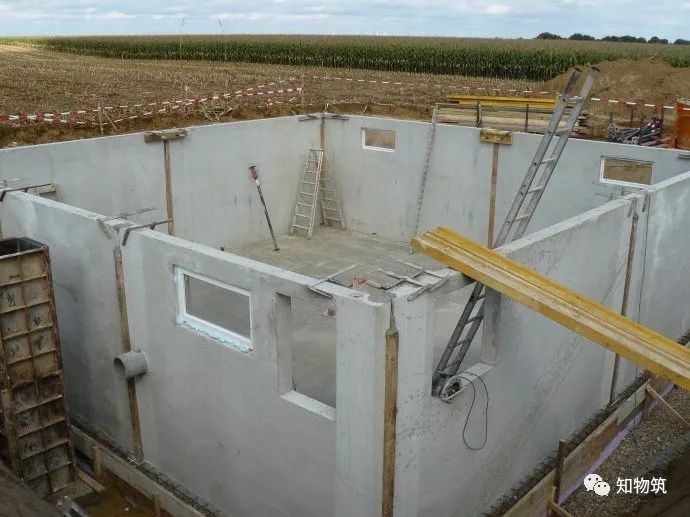

吊装围挡预制钢筋混凝土墙体大板

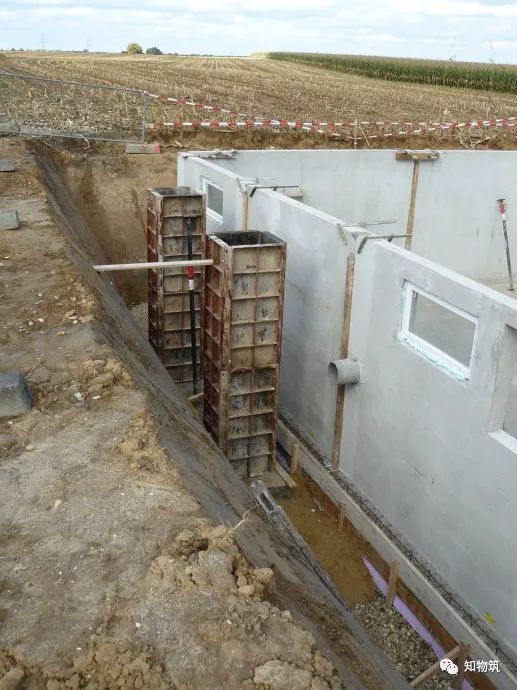

支护两根独立柱钢模板

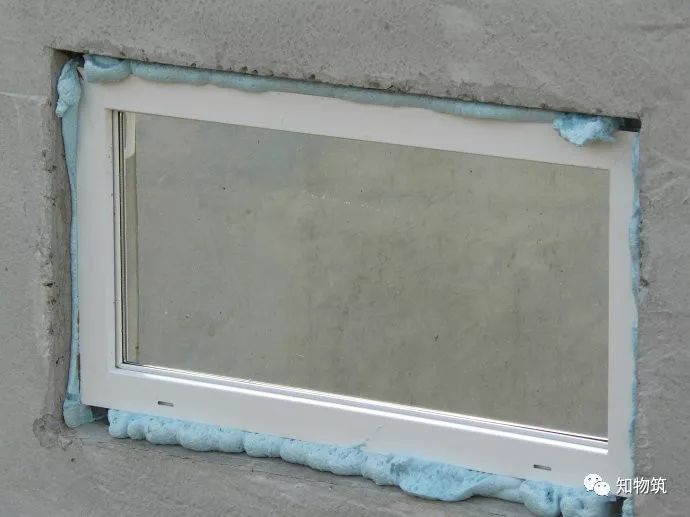

地下室外墙上，采光窗，使用现场发泡聚氨酯泡沫，密封处理。

地下室内部类似“蒸压粉煤灰砖”，运进施工现场，准备砌筑地下室内部的隔墙。

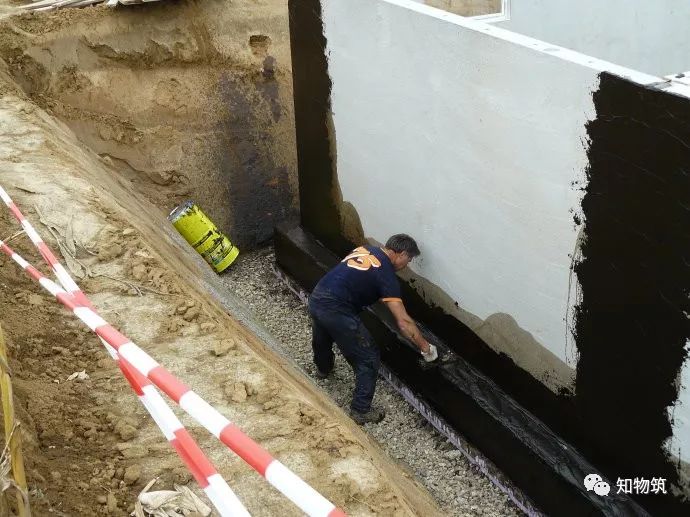

地下室预制混凝土外墙的外侧，涂刷沥青材质的液体防水涂料，施工现场。

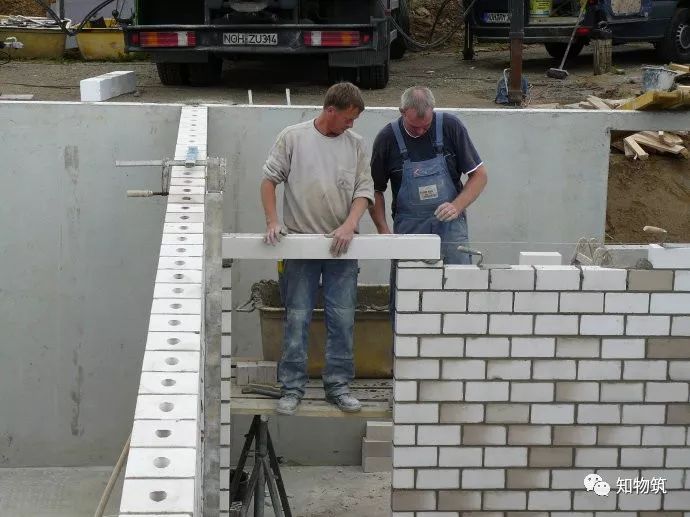

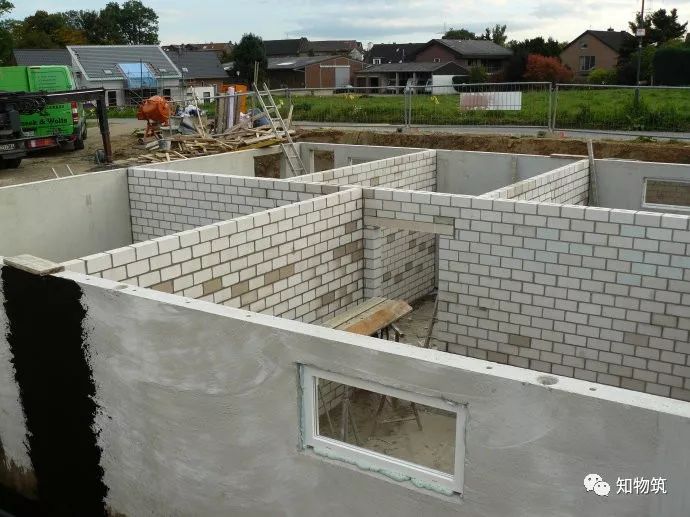

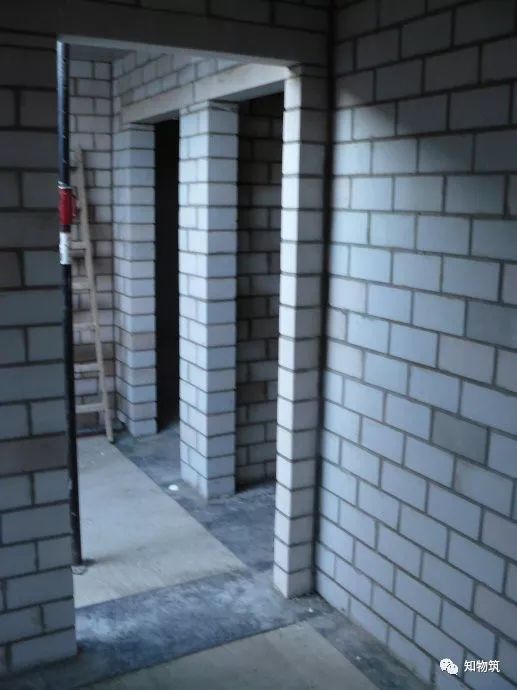

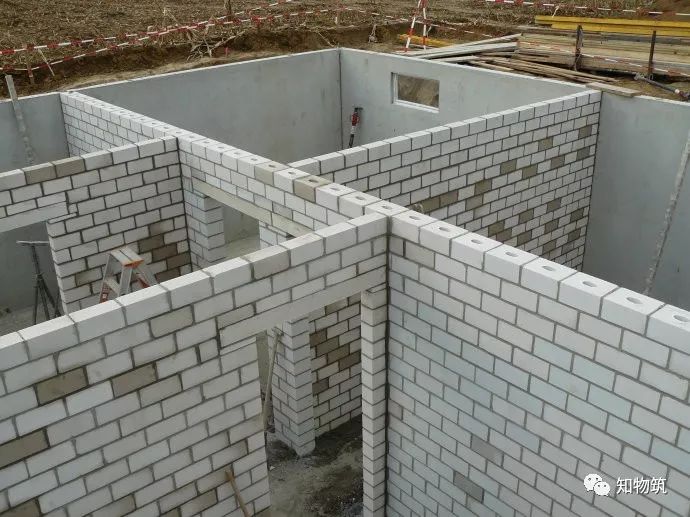

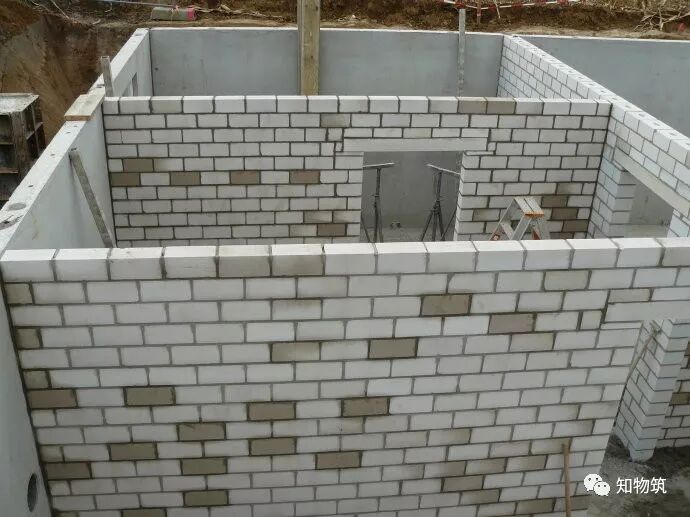

粉煤灰砖地下室隔墙砌筑施工现场

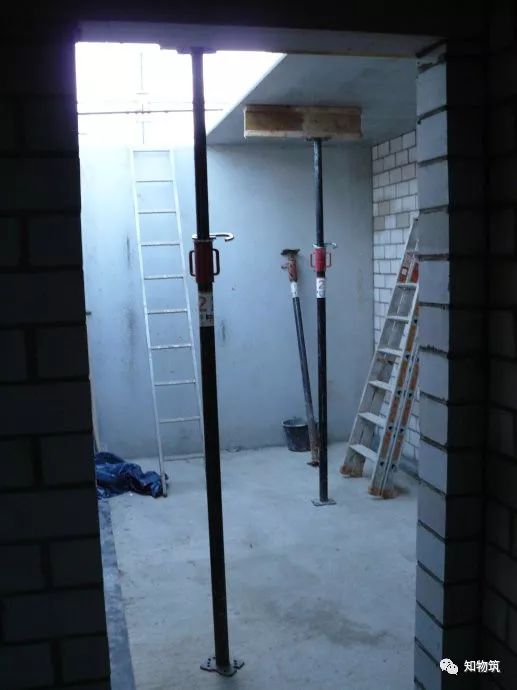

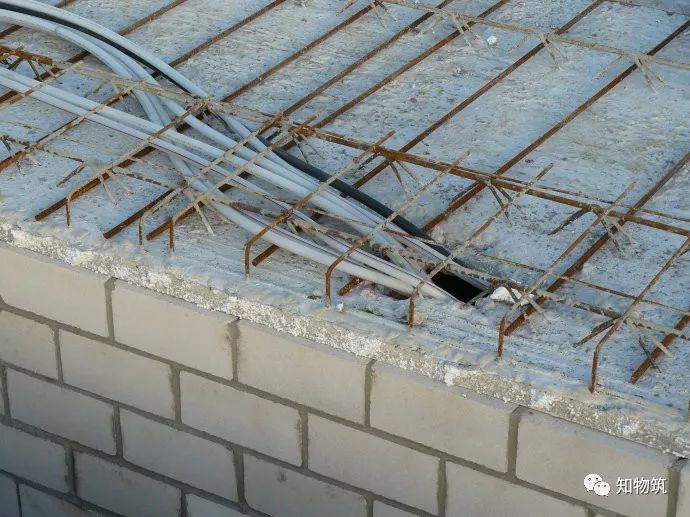

地下室上部钢筋混凝土结构的水平楼盖，施工现场。

第一阶段，支撑铺设露出一半钢筋笼的预制混凝土薄板（国内称之为“叠合板”）；

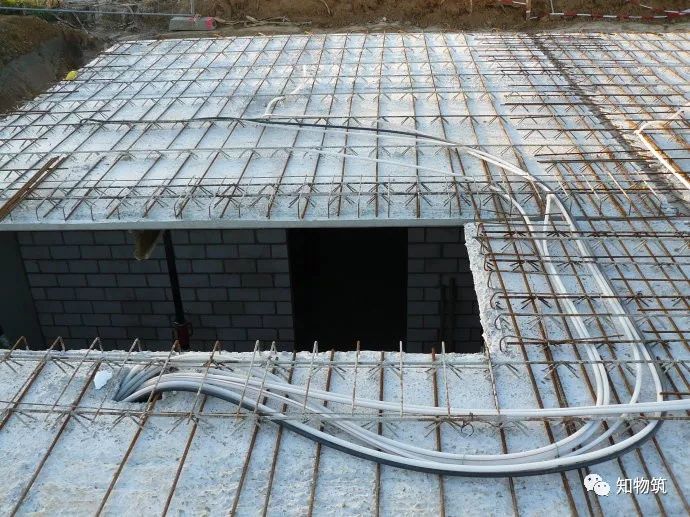

第二阶段，将在预制混凝土薄板的上部，布放钢筋网、穿插管线，然后现浇混凝土。

最终，上下两层混凝土形成整体结构的楼板层。

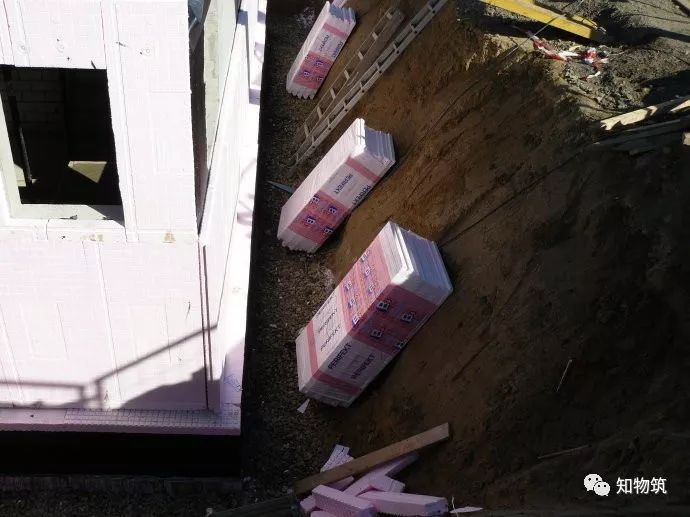

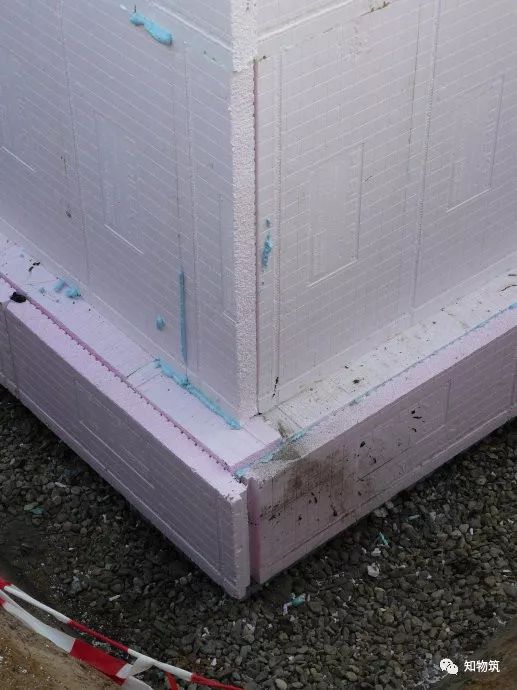

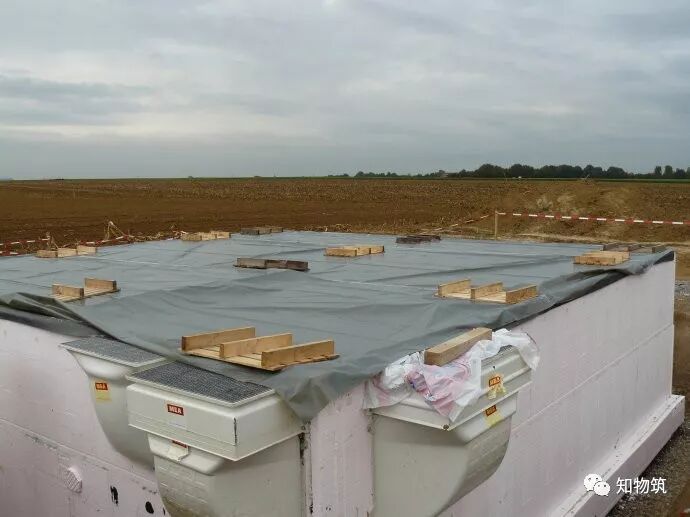

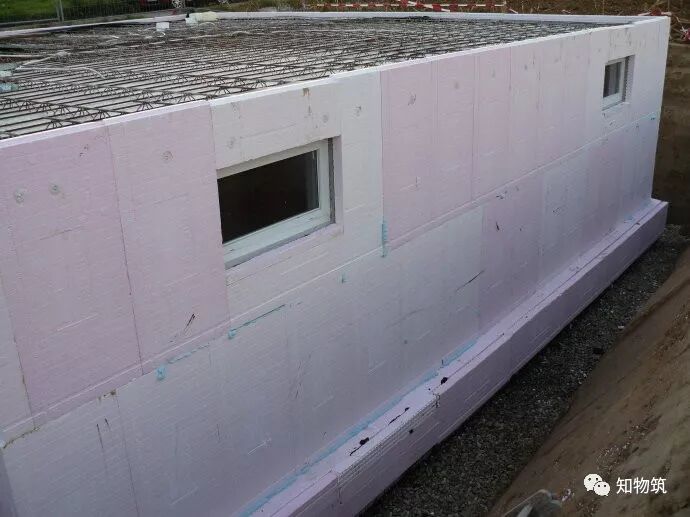

地下室墙体的外侧，使用“保温钉”分散固定一层特厚的挤塑XPS聚苯乙烯泡沫保温板。

固定地下室墙体上挤塑XPS聚苯乙烯泡沫保温板，所使用的“保温钉”。

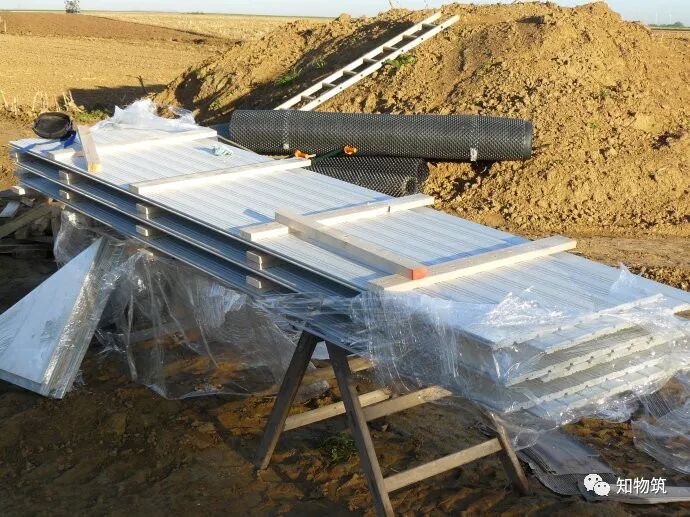

在地下室外墙采光窗的外侧，使用成品簸箕型采光井围挡材料。

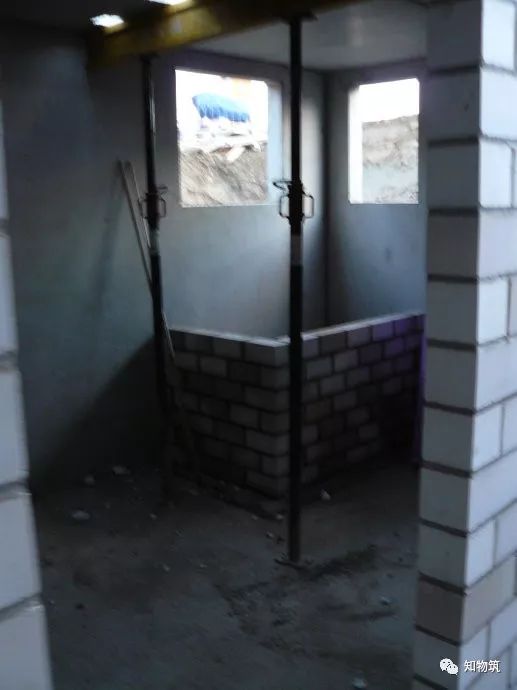

两根混凝土独立柱附近，施工现场。

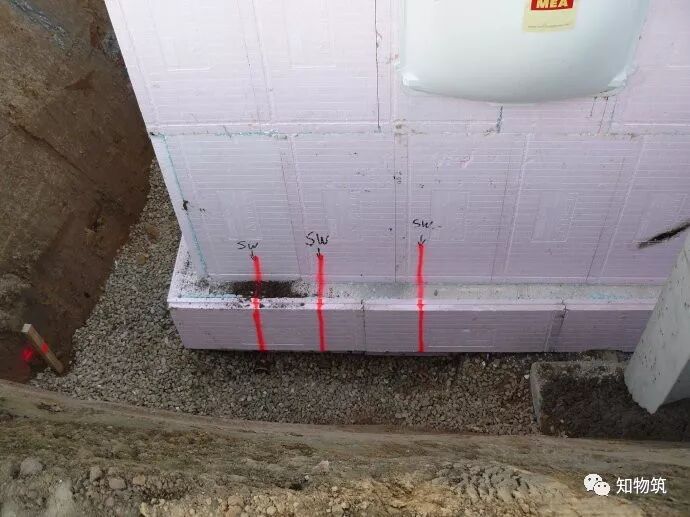

穿透混凝土地下室外墙的管道位置标示

地下室上部，水平承重楼盖，现场浇注混凝土完毕，正在凝结硬化养护之中。

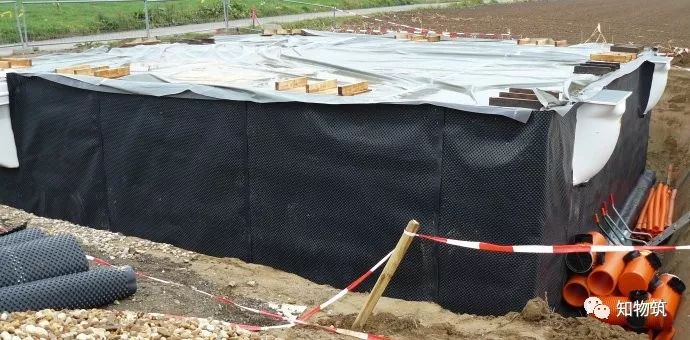

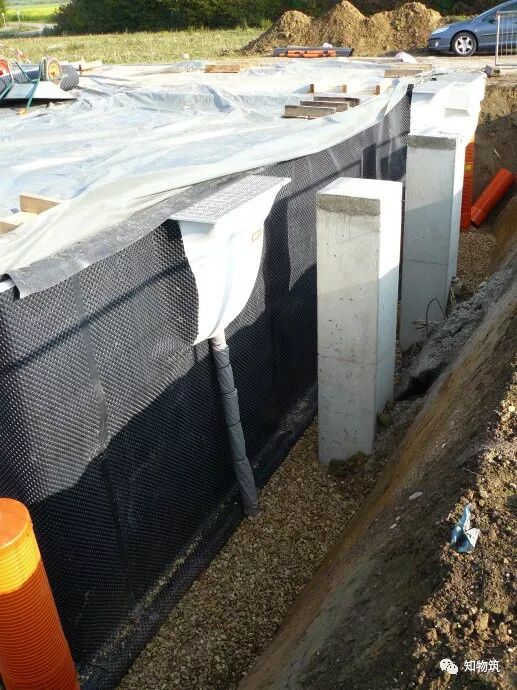

地下室外墙的最外层，铺贴一层专用防水卷材。

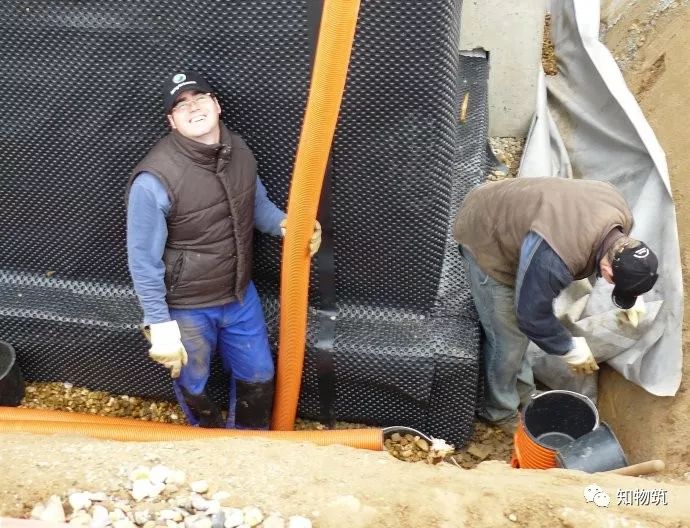

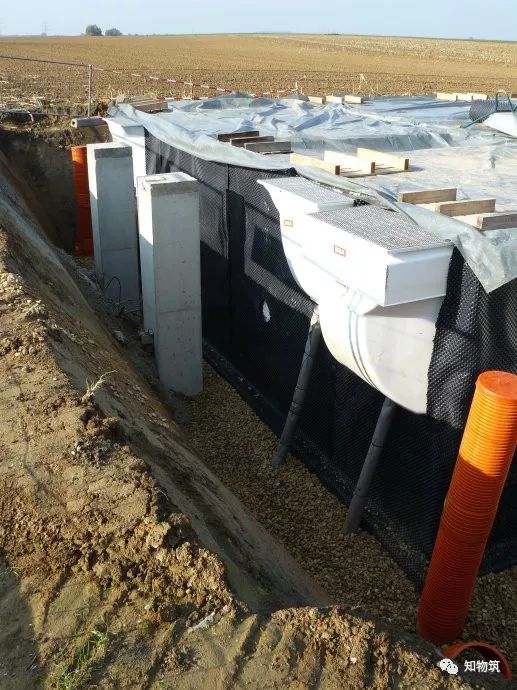

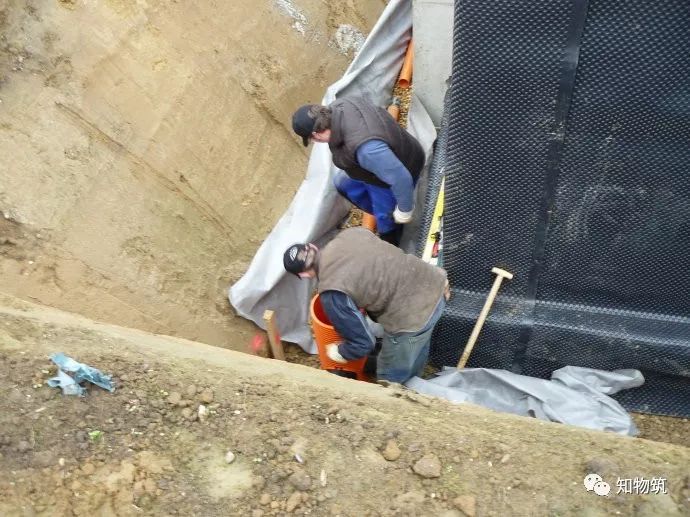

地下室外侧底部，铺设安装排水管道。

采光井收集的雨水，与下部的污水管道相连，房屋的四角，污水管道上，连接安装竖向的雨水井。

地下室的外侧上部，使用土壤回填压实。

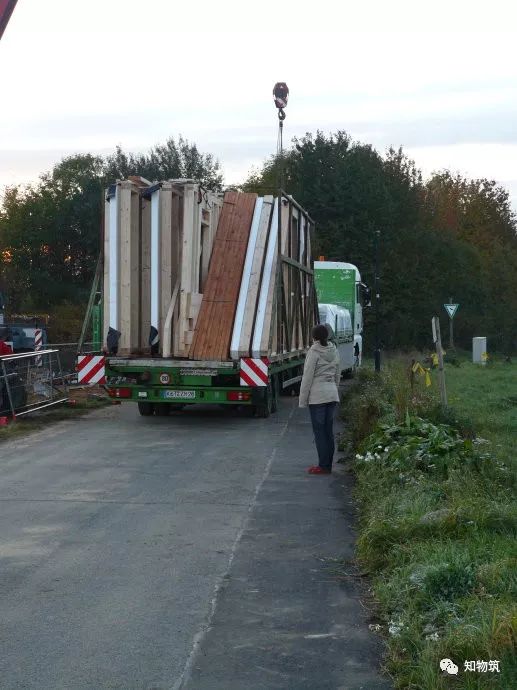

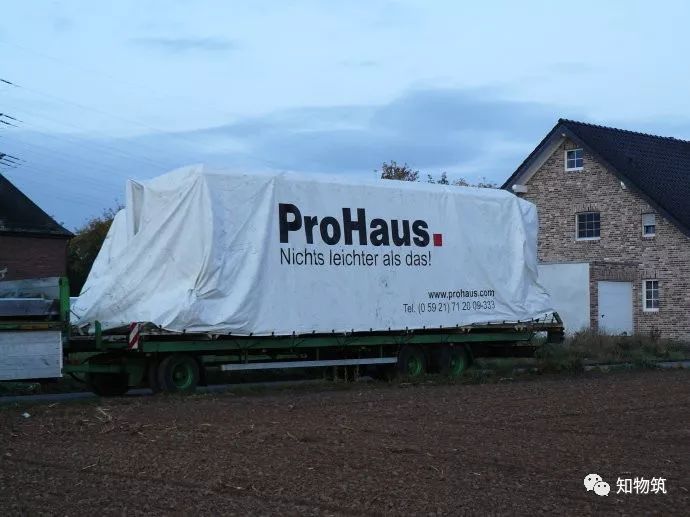

工厂加工制作的木结构构件，运到施工现场。

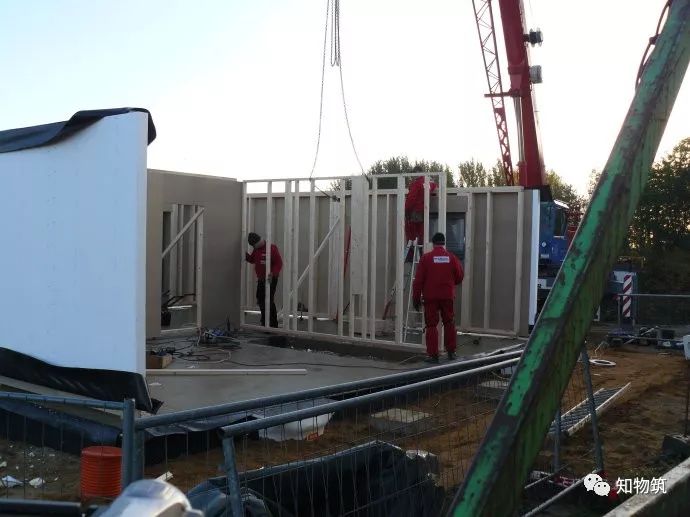

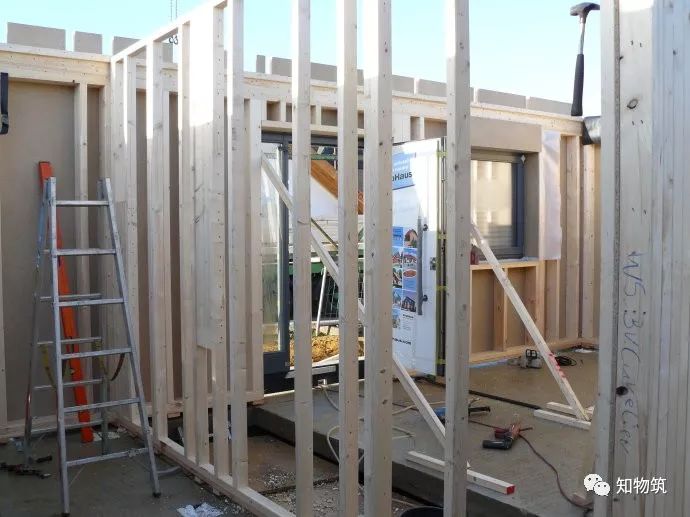

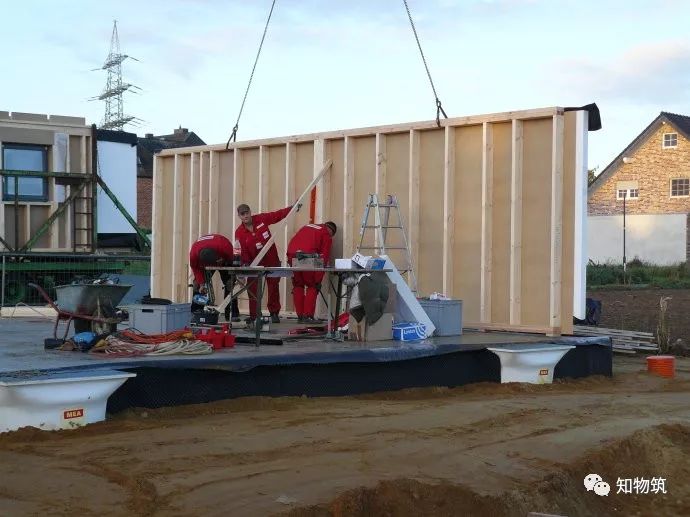

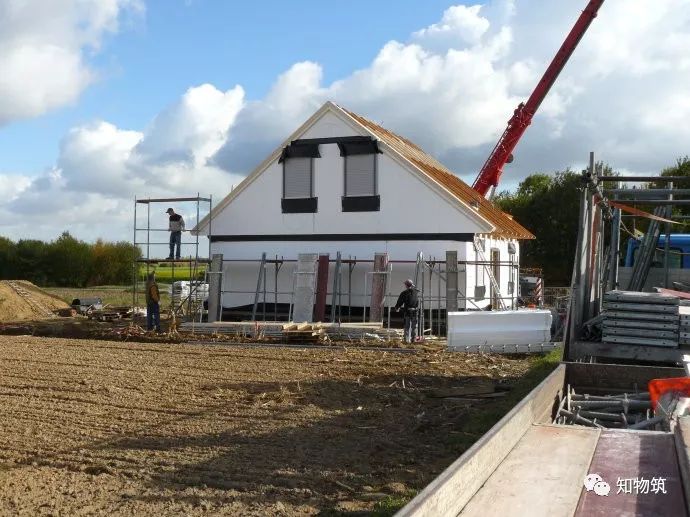

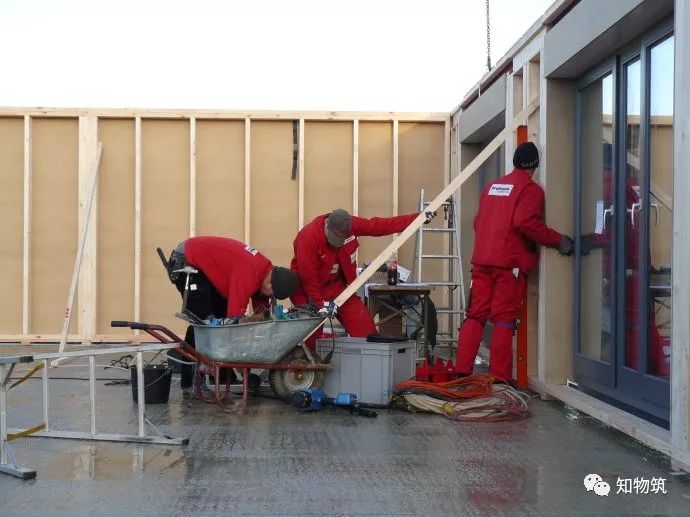

在施工现场，吊运拼装组合搭建墙体结构。

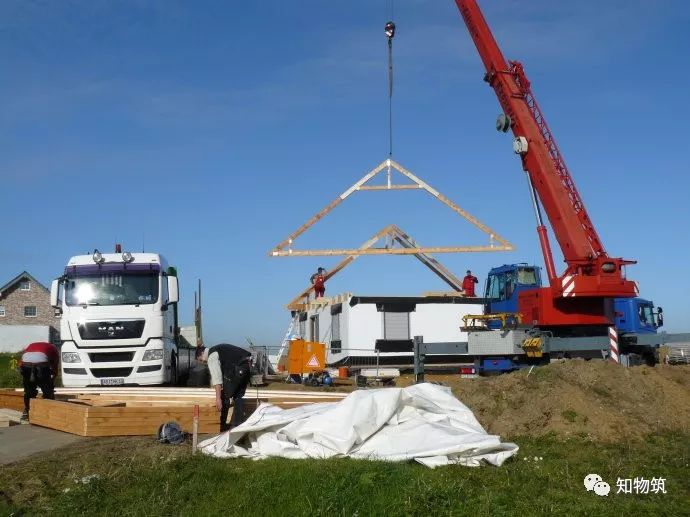

吊运木结构屋架

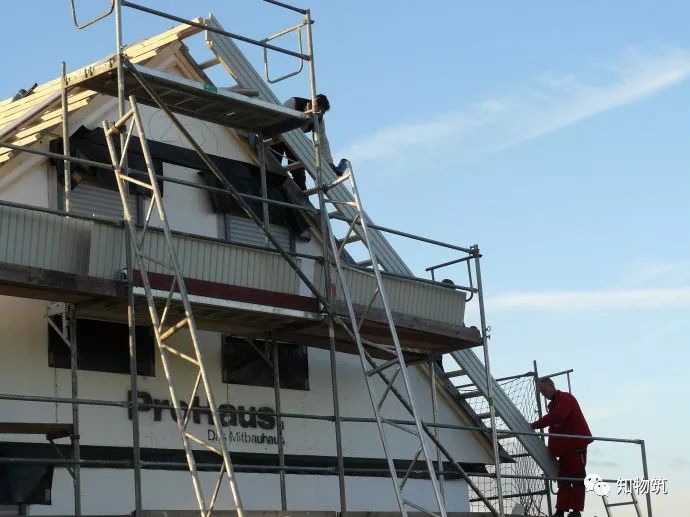

屋面构造施工现场

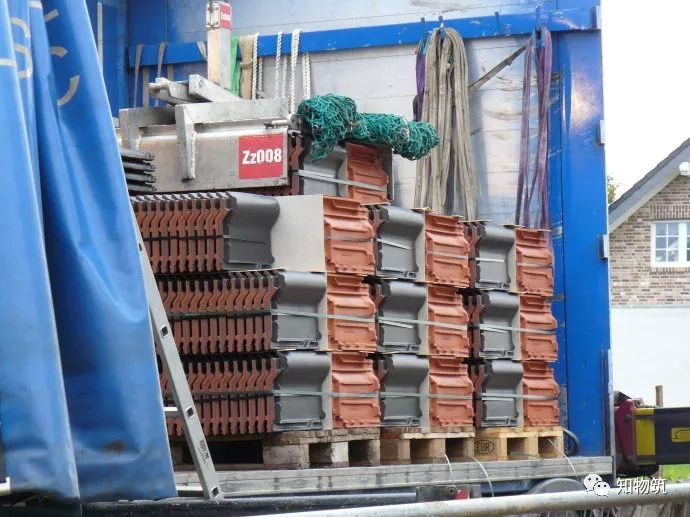

典型的德国民居屋顶构造方式：

粘土瓦屋面+挂瓦木搁条+顺水木搁条+防水卷材层+木结构屋架+填充玻璃纤维保温毡毯+隔潮卷材层+防火纸面石膏板+室内粉刷。

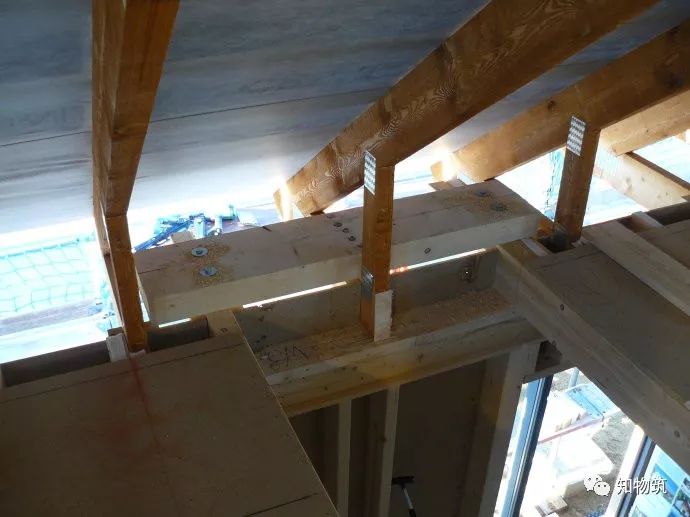

多榀木结构屋架之间，使用不锈钢钢带交叉设置拉接，以增加屋盖的整体稳定性能。

德国民间风俗，建造住宅过程中的“封顶仪式”，在屋架最高处安插“封顶仪式”标志物。

举杯庆贺“封顶仪式”

参加“封顶仪式”仪式的亲朋好友、左邻右舍。

屋面构造施工完毕
